Un técnico de mantenimiento que aísla un cabezal de enfriamiento de 4 pulgadas tiene que girar el volante de una válvula de compuerta entre 15 y 20 veces antes de que se detenga el flujo. En la línea paralela, la válvula de bola se cierra en un cuarto de vuelta, aproximadamente dos segundos, con una mano enguantada. Ambas válvulas tienen una clasificación PN16. Ambos se atornillan con el mismo patrón de brida. La diferencia no es la calidad de construcción; es cinemática. Ese único hecho mecánico impulsa todo aguas abajo: cómo se acciona la válvula, cuánto espacio libre necesita, cómo falla y cuánto cuesta seguir funcionando. A continuación se muestra cómo se comparan los dos en los puntos que realmente deciden una especificación. Respuesta corta: especifique una válvula de compuerta cuando la línea esté normalmente abierta o normalmente cerrada y desee un bajo costo por pulgada de diámetro interior, una pérdida de presión insignificante y un camino directo para medios sucios. Especifique una válvula de bola cuando la línea esté aislada con frecuencia, cuando la válvula deba automatizarse, cuando sea importante un cierre hermético o cuando no haya espacio para un vástago ascendente. Tampoco lo es una válvula estranguladora. Cómo se cierra realmente cada válvula Una válvula de compuerta convierte la entrada giratoria en un recorrido lineal. Las roscas del vástago tiran de una cuña o un disco paralelo fuera de la trayectoria del flujo, y las vueltas finales acuñan el disco contra dos caras del asiento para cerrar la línea. Con el disco completamente retirado, el orificio se comporta como un tramo de tubería recta: la caída de presión es cercana a la de un carrete y un raspador o raspador puede pasar a través de una válvula de compuerta de tubería sin obstrucciones. Una válvula de bola hace lo contrario. Una esfera con un orificio cilíndrico se encuentra precargada entre dos asientos; una rotación de 90 grados alinea el orificio con la tubería o gira el lado sólido de la esfera contra los asientos. No existe una posición intermedia mecánicamente estable, por lo que es excelente para el servicio de encendido/apagado y no apto para regulación. El volante gira para abrirse completamente (típico) Puerta de 2 pulgadas (DN50) 12 Puerta de 4 pulgadas (DN100) 16 Puerta de 6 pulgadas (DN150) 20 Bola de 2 a 6 pulgadas 0,25 (90°) 0 5 10 15 20 vueltas Valores indicativos: las vueltas reales dependen del diámetro interior, el paso del vástago y el diseño de la válvula. Comparación de especificaciones de un vistazo Válvulas de servicio general en el rango de 2 a 6 pulgadas; Siempre consulte la hoja de datos específica antes de emitir una orden de compra. Criterio válvula de compuerta válvula de bola Movimiento operativo Lineal de varias vueltas, normalmente de 10 a 30 vueltas Cuarto de vuelta, 90 grados Estanqueidad de cierre Los diseños con asientos de metal rara vez son herméticos; Los asientos elásticos lo mejoran. Los diseños de asiento blando suelen ser herméticos en ambas direcciones. Caída de presión, completamente abierto Orificio recto esencialmente cero Esencialmente cero con un puerto completo; Los cuerpos de puerto reducido restringen el flujo. estrangulamiento No recomendado: el disco y los asientos se erosionan Sólo a corto plazo; Las bolas con puerto en V ayudan pero no son válvulas de control. Medios sucios Maneja sólidos suspendidos; Los asientos pueden rayarse si queda arena atrapada. Los medios pueden acumularse en la cavidad del cuerpo y aumentar el torque. Techo de temperatura Los asientos de metal se adaptan al servicio de alta temperatura Los asientos blandos a base de PTFE suelen alcanzar un máximo de 200 °C Sobre instalado Las versiones de vástago ascendente necesitan espacio libre por encima de la válvula Compacto; Deje espacio para girar para una manija de palanca. Actuación Actuador multivueltas con empuje y adaptación vástago-tuerca Reductor de cuarto de vuelta o actuador neumático sobre pastilla ISO 5211 Curva de costos Más barato por pulgada de diámetro a medida que aumenta el tamaño Competitivo en tamaños pequeños, sube pronunciadamente en agujeros grandes Deber típico Aislamiento principal, líneas enterradas o grandes, aislamiento de paro Aislamiento frecuente, aislamiento de equipos, líneas de servicios públicos y de instrumentos. En cuanto a la capacidad de flujo, los dos están más cerca de lo que la mayoría de la gente espera. Las tablas de selección publicadas por los fabricantes de válvulas generalmente colocan una válvula de bola de puerto completo de 2 pulgadas dentro de aproximadamente el 10 al 20 % de una válvula de compuerta del mismo tamaño en coeficiente de flujo cuando está completamente abierta. La verdadera divergencia aparece en el sellado, la velocidad y el costo de actuación, no en la condición completamente abierta. Donde cada diseño falla primero Modos de falla de la válvula de bola Hinchazón o extrusión del asiento cuando el grado de elastómero o PTFE no es adecuado para el producto químico que se está manipulando. Empaque de cavidades — Las incrustaciones y los residuos se acumulan detrás de la bola hasta que el par de funcionamiento aumenta y la válvula finalmente se atasca. Desgaste del sello del vástago , especialmente en válvulas que se ciclan muchas veces al día sin mantenimiento de rutina. Erosión de la banda selladora de la bola. si habitualmente la válvula se deja medio abierta en lugar de completamente asentada. Modos de falla de la válvula de compuerta Daño en la rosca del vástago cuando se fuerza una válvula atascada con una barra trampa; el hilo soporta la carga, no la rueda. Puntuación de asiento evita que se utilice como acelerador, que es el uso incorrecto más común en las salas de máquinas. Fugas en la junta del capó después de repetidos ciclos térmicos en servicio de vapor. Charla del disco y vibración cada vez que la válvula está parcialmente abierta. Vale la pena exponer claramente la consecuencia práctica: una válvula de bola generalmente falla de una manera que el operador puede sentir, como un aumento de par en el mango. Una válvula de compuerta a menudo falla silenciosamente y solo se descubre el día que alguien necesita aislar la línea. La actuación es donde la elección realmente cuesta dinero Las válvulas de compuerta y las válvulas de bola necesitan hardware de accionamiento diferente y, a escala de planta, esa diferencia se muestra en el almacén y no en el dibujo. Automatizar una válvula de compuerta significa un actuador multivuelta. Debe entregar torque para girar el vástago y empuje para asentar el disco, y necesita una tuerca del vástago y un cojinete de empuje que coincidan con la rosca de la válvula. El dimensionamiento es iterativo y el actuador es generalmente más grande y más caro que una unidad de un cuarto de vuelta de la misma clase de presión. Automatizar una válvula de bola es un problema de un cuarto de vuelta y el hardware está estandarizado en torno a él. Una caja de engranajes de tornillo sin fin multiplica el par del volante en orificios más grandes; un actuador de cuarto de vuelta neumático o eléctrico impulsa el vástago directamente a través de una almohadilla de montaje ISO 5211. Si desea conocer la mecánica detrás de la relación de reducción, nuestra nota sobre cómo funciona una caja de cambios de fracción de vuelta camina a través de él. La estandarización del aislamiento en válvulas de cuarto de vuelta también simplifica los repuestos. Una familia de cajas de engranajes cubre una banda de tamaños de orificios, un marco de actuador cubre una banda de válvulas y un diseño de interruptor de límite informa la posición de todos ellos. Ése es el ahorro silencioso que nadie pone en la solicitud de capital. Actuador neumático de cuarto de vuelta Hawks serie 10 Actuador compacto de piñón y cremallera para automatización de válvulas estandarizada, con montaje ISO5211/DIN3337, interfaces de accesorios NAMUR y variantes de doble acción o retorno por resorte. Ver producto → La anulación manual merece una línea propia. Una caja de cambios con desembrague permite al operador desconectar el actuador y tomar el control con un volante durante una falla de energía o aire: la diferencia entre un apagado controlado y una línea que debe drenarse. Volante (anulación manual) Caja de cambios de fracción de vuelta Caja de interruptores de límite Válvula de cuarto de vuelta Conjunto típico de accionamiento de un cuarto de vuelta: válvula, plataforma de montaje, caja de cambios, volante y retroalimentación de posición. Adaptación de la válvula al servicio Utilice esto como primer filtro, luego confirme los materiales, la clase de presión y el tamaño de actuación con la hoja de datos. Situación Mejor ajuste ¿Por qué? Aislamiento principal, de 6 pulgadas y más, rara vez se utiliza puerta Menor costo por pulgada de diámetro interior, pérdida de presión insignificante Aislado semanalmente para mantenimiento. pelota Cuarto de vuelta, bloqueo fácil, sencillo de accionar Medios por encima de 200 °C Puerta con asiento de metal Los asientos blandos de PTFE son el componente limitante, no la carrocería Lodos o sólidos fibrosos Puerta con clasificación para lodos Camino recto sin cavidad para empacar Encendido/apagado remoto con retroalimentación de posición pelota El actuador de cuarto de vuelta más el interruptor de límite es el bucle más simple Regulación de caudal o presión Ninguno Utilice una válvula de globo o de control; ambos se dañarán Para servicio de encendido/apagado automatizado, el actuador es solo la mitad del paquete. Un monitor de posición es lo que le indica a la sala de control si la válvula realmente se movió, y una caja de interruptores mecánicos que se activa según la posición del vástago sigue siendo la respuesta más común en entornos hostiles. Interruptor de límite de posición de válvula serie ALS Indicador de posición compacto IP67 y caja de interruptores para automatización de válvulas, con variantes a prueba de explosiones, múltiples opciones de sensores y montaje NAMUR/ISO5211. Ver producto → Costo, espacio y panorama general. El precio inicial por sí solo induce a error. A 2 pulgadas, las válvulas de bola y de compuerta se ubican en una banda similar. La brecha se amplía con el tamaño del orificio: una válvula de compuerta de 12 pulgadas es en gran medida una pieza fundida con una cuña simple, mientras que una válvula de bola de muñón de 12 pulgadas es un conjunto mecanizado con precisión con asientos a juego. Los diseños de compuertas también necesitan más espacio vertical para un vástago ascendente y, cuando están automatizados, un actuador más pesado con capacidad de empuje. Lifecycle invierte el argumento. Una válvula que se cicla dos veces al año no cuesta nada en tiempo de carrera, por lo que el lento recorrido del diseño de la compuerta es irrelevante. Una válvula que se acciona dos veces por turno pone mano de obra y error humano en el volante, y la válvula de un cuarto de vuelta gana en ambos aspectos. Para los fabricantes de patines y fabricantes de equipos originales, la regla que se mantiene es simple: estandarizar el aislamiento en válvulas de cuarto de vuelta con una plataforma de montaje común y una familia de cajas de engranajes común, y mantener válvulas de compuerta para el aislamiento principal de gran diámetro que rara vez se toca. Si está sopesando esa compensación para un proyecto específico, póngase en contacto con nuestro equipo de ingeniería con el diámetro, los medios y el recuento de ciclos y dimensionaremos la actuación a su alrededor. Preguntas frecuentes P1. ¿Cuál es la principal diferencia entre una válvula de compuerta y una válvula de bola? Una válvula de compuerta utiliza un movimiento lineal de múltiples vueltas para levantar un disco fuera del recorrido del flujo; Una válvula de bola hace girar una esfera aburrida 90 grados. Las válvulas de compuerta son más lentas pero más económicas en tamaños grandes, mientras que las válvulas de bola sellan más herméticamente y se automatizan más fácilmente. P2. ¿Es mejor una válvula de bola que una válvula de compuerta para el cierre principal de agua? Para la mayoría de los servicios de construcción, sí. Un cuarto de vuelta es rápido en caso de emergencia y los asientos blandos se mantienen firmes. En una tubería principal enterrada de gran tamaño que se opera sólo unas pocas veces al año, una válvula de compuerta con asiento elástico suele ser más económica. P3. ¿Se puede utilizar una válvula de compuerta para estrangular? No. Una compuerta parcialmente abierta se encuentra en la trayectoria del flujo, el chorro de alta velocidad erosiona el disco y las caras del asiento, y el disco puede vibrar. Utilice una válvula de globo o de control para la regulación. P4. ¿Cuál tiene una menor caída de presión, una válvula de bola o una válvula de compuerta? En plena apertura están cerca. Una válvula de bola de paso completo tiene casi el mismo diámetro que una válvula de compuerta, pero una válvula de bola de paso reducido restringe el flujo notablemente. Ninguno de los dos se acerca a la caída de una válvula de globo. P5. ¿Por qué las válvulas de bola no pueden soportar las temperaturas que puede soportar una válvula de compuerta? Los asientos son el límite, no el cuerpo. Los asientos blandos a base de PTFE suelen alcanzar una temperatura máxima de unos 200 °C. Las válvulas de bola con asiento de metal soportan más calor pero cuestan más y renuncian a parte de la ventaja de ser herméticas. P6. ¿Cuántas vueltas se necesitan para abrir una válvula de compuerta? Aproximadamente de 10 a 25 para válvulas típicas de 2 a 6 pulgadas, aumentando con el diámetro y el paso del vástago. Una válvula de bola siempre es de un cuarto de vuelta, sea cual sea el tamaño. .article-section{color:#2f4553;line-height:1.7;}.article-section .article-section{margin-top:30px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;color:#1f4e79;margin-top:8px;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;color:#2f6d92;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display:table!important;width:100%;border-collapse:collapse;margin:8px 0 24px;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;background:#eaf2f7;color:#1f4e79;text-align:left;}.article-section td{display:table-cell!important;border:1px solid #cccccc;padding:8px;font-size:15px;vertical-align:top;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section .key-answer{background:#eef4f8;border-left:4px solid #1f4e79;border-radius:6px;padding:14px 16px;margin:4px 0 18px;}.article-section .key-answer p{margin-bottom:0;}.article-section .chart{width:440px;margin:16px auto 8px;}.article-section .chart svg{display:block;width:100%;height:auto;}.article-section .chart-note{font-size:13px;color:#808080;font-style:italic;text-align:center;margin-bottom:18px;}.article-section .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:14px;margin-top:6px;}.article-section .faq-item{background:#f3f8fb;border:1px solid #dbe8f0;border-left:4px solid #e07b39;border-radius:8px;padding:12px 14px;}.article-section .faq-q{font-weight:bold;color:#1f4e79;font-size:15px;margin-bottom:6px;line-height:1.5;}.article-section .faq-a{font-size:14px;color:#43596a;line-height:1.6;}.article-section > a[data-product-card]{display:block;margin:14px 0;padding:12px 14px;border:1px solid #dbe8f0;border-radius:10px;background:#f7fbfd;}@media (max-width:640px){.article-section .chart{width:100%;}.article-section .faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

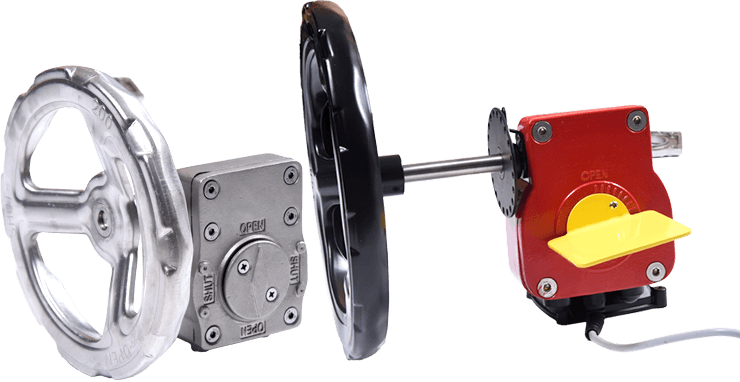

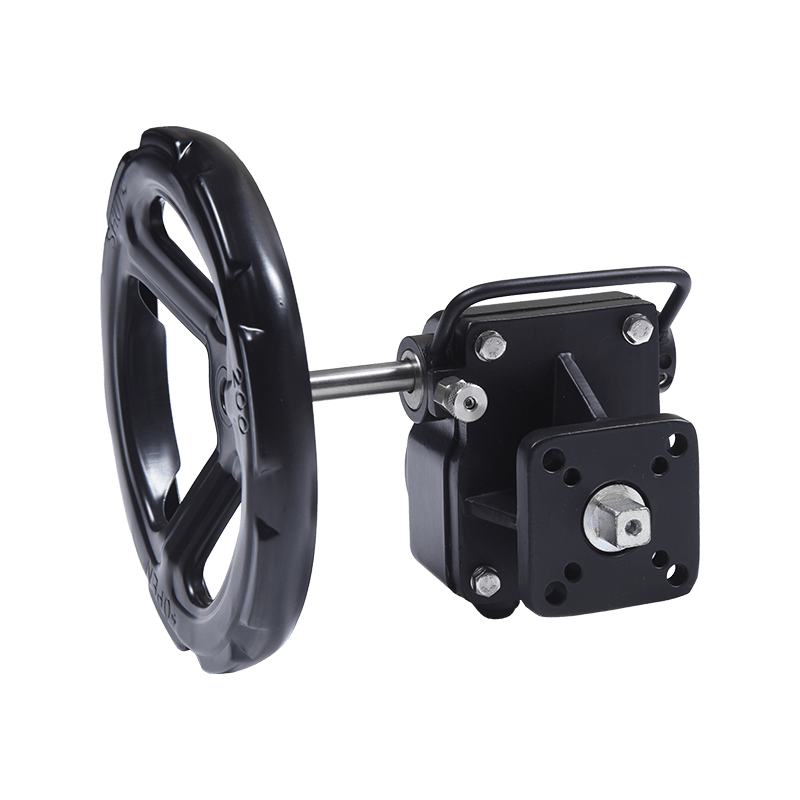

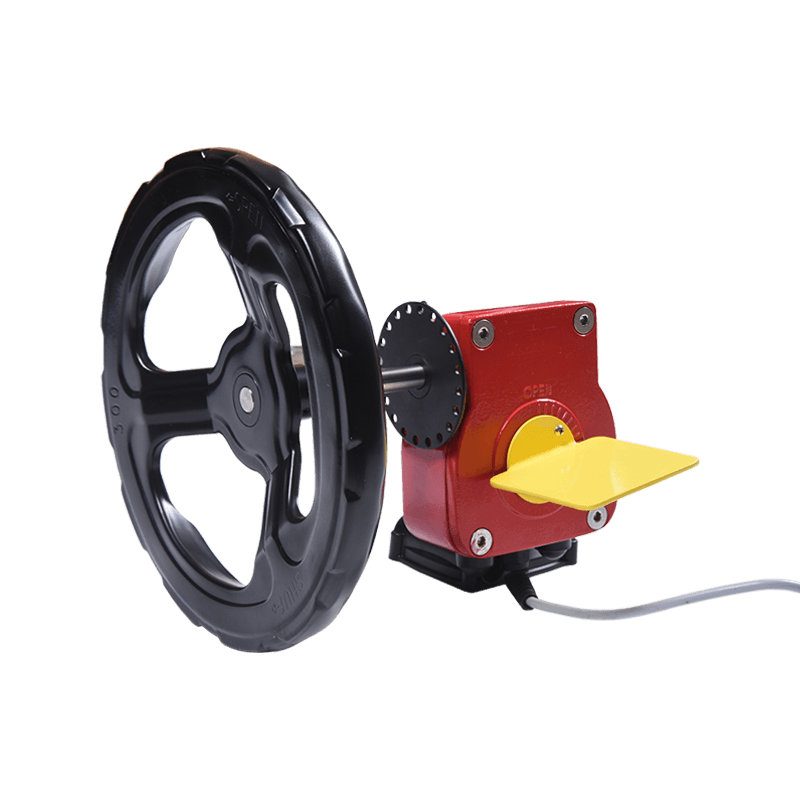

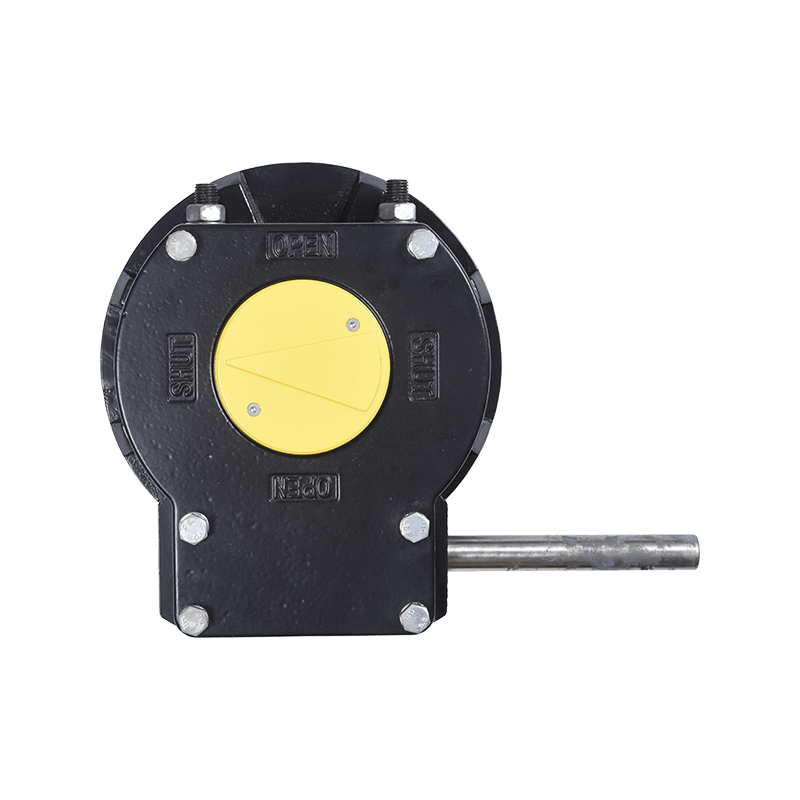

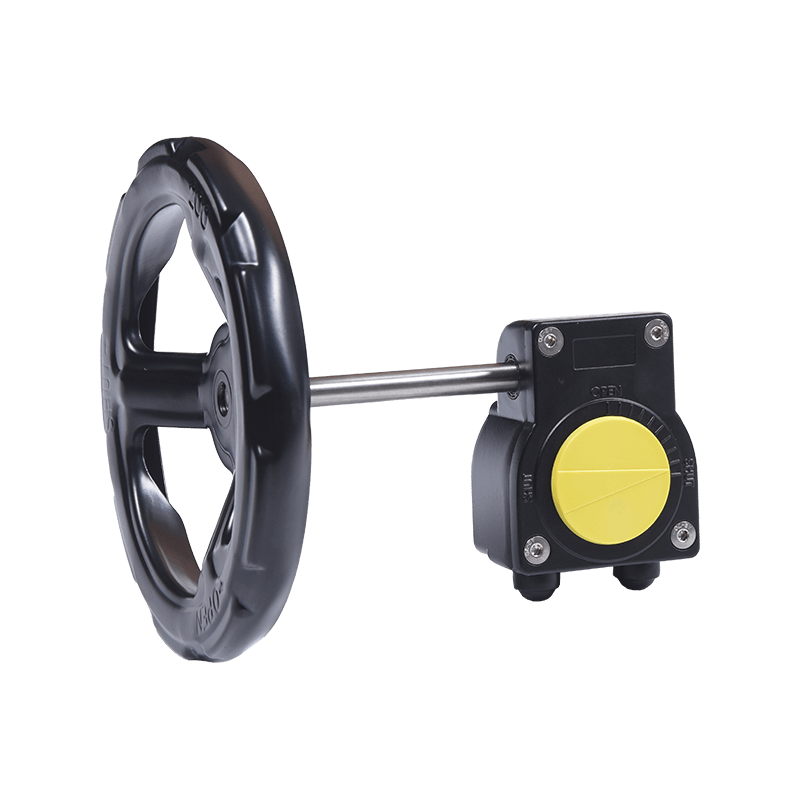

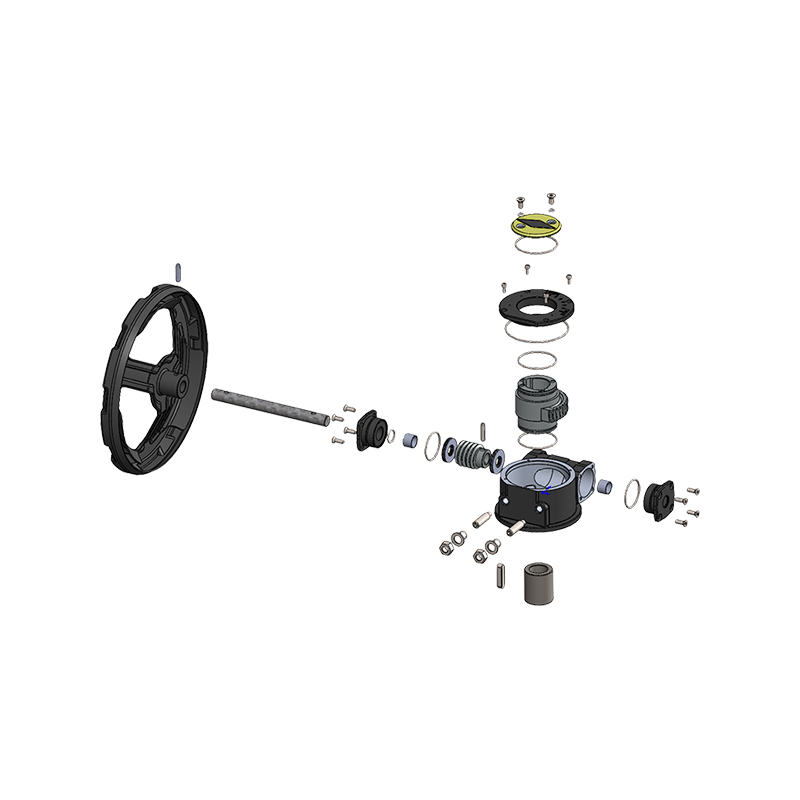

En una planta de tratamiento de agua, un técnico desliza una barra trampa sobre la palanca de una válvula de mariposa de 10 pulgadas y tira. La válvula se mueve, pero la palanca se dobla y el soporte del tubo se flexiona. Ahí es donde una válvula de engranaje deja de ser una comodidad y se convierte en un requisito de seguridad. Una válvula de engranajes, a menudo llamada válvula accionada por engranajes, es una válvula de un cuarto de vuelta equipada con un operador de engranajes manual. La caja de cambios multiplica el par del volante, mantiene la posición sin freno y convierte una tarea que requiere mucho esfuerzo en una tarea controlada. Especifique uno cuando el par calculado exceda el esfuerzo cómodo de la palanca, cuando la válvula deba permanecer bajo vibración o cuando la instalación necesite una anulación manual desembragable para un actuador. ¿Qué es realmente una válvula de engranaje? Si se elimina el lenguaje del catálogo, una válvula de engranaje consta de tres componentes: la válvula, la interfaz de montaje y el operador de engranaje. La válvula puede ser de tipo mariposa, bola o tapón, siempre que sea de cuarto de vuelta. El operador suele ser una caja de engranajes helicoidales con un volante en el eje de entrada y un orificio de salida hueco que se ajusta al vástago de la válvula. La interfaz está definida por la norma ISO 5211 (tamaño de brida, dimensiones del vástago y patrón de pernos), por lo que la caja de cambios, la válvula y los soportes de accesorios comparten un estándar de montaje común. Volante Operador de engranajes interruptor de límite Válvula de cuarto de vuelta Los engranajes helicoidales dominan el servicio manual de válvulas porque el ángulo de avance puede hacerse autoblocante. La válvula no puede hacer retroceder el volante cuando el operador lo suelta. Eso es importante en una válvula de mariposa de 12 pulgadas en la línea de descarga de una bomba: el disco percibe un par dinámico y una palanca sin bloqueo puede moverse o retroceder. Un operador de engranaje autoblocante mantiene la posición establecida hasta la siguiente acción deliberada. Las válvulas con engranajes también cambian la relación del operador con la válvula. Se puede girar un volante desde una posición segura, la relación suaviza el pico de ruptura y el indicador de posición proporciona una referencia clara de abierto/cerrado. La desventaja es la velocidad (múltiples giros del volante de 90 grados) y el costo. Es por eso que las palancas todavía dominan los servicios pequeños y de bajo torque. Para obtener una explicación a nivel de componente, consulte esta guía para qué es una caja de cambios de fracción de vuelta y cómo funciona . Cuando una palanca es suficiente y cuando no lo es Las manijas de palanca son rápidas, económicas y fáciles de leer. En una válvula de mariposa de 2 o 3 pulgadas con fluido limpio y presión diferencial baja, una palanca suele ser la adecuada. El problema comienza cuando se fija la longitud de la palanca mientras que el par requerido aumenta con el tamaño de la válvula, la presión de la línea y la condición del fluido. Luego, los operadores agregan una extensión de tubería. Esa no es una solución de torque; es una ruta de carga hacia el vástago, la palanca y el hombro del operador. Un operador de engranajes cambia la relación. Un engranaje helicoidal 4:1 convierte 2.000 N·m en el vástago de la válvula en 500 N·m en la entrada, antes de pérdidas de eficiencia. El diámetro del volante determina entonces la fuerza de la llanta. Si la fuerza de la llanta aún está por encima del límite ergonómico, el siguiente paso es una relación mayor o un tipo de operador diferente, no una barra tramposa más larga. La práctica de dimensionamiento común utiliza el par de arranque del fabricante de la válvula a la presión diferencial máxima y luego aplica un factor de seguridad. El servicio limpio suele utilizar 1,5; lodo, alta temperatura o ciclos frecuentes pueden usar 2.0 o superior. La clasificación de salida de la caja de cambios debe exceder ese par calculado y la fuerza de entrada del volante debe permanecer dentro del límite del proyecto. La práctica de dimensionamiento europea según EN 12570 establece límites para los elementos de operación manual; muchas especificaciones traducen esto en un límite de fuerza del volante de alrededor de 360 ​​N. Consulte las especificaciones del proyecto, porque el límite puede ser más bajo. Comparación de válvulas de cuarto de vuelta en servicio general; La selección final depende del par calculado, no solo del tamaño de la válvula. Característica Manija de palanca Operador de engranajes Esfuerzo operativo Directo 1:1; limitado por la fuerza del operador Multiplicado por la relación de transmisión; La fuerza del volante se puede controlar. Mantener la posición Se basa en la fricción o el retén; puede derivar bajo vibración El engranaje helicoidal autoblocante mantiene la posición Velocidad Un cuarto de vuelta en un solo movimiento Múltiples giros del volante de 90 grados Punto de partida típico Pequeñas válvulas de cuarto de vuelta, baja presión diferencial Válvulas más grandes o torque por encima del esfuerzo cómodo de la palanca Automatización Sólo manual Se puede combinar con actuador o caja de cambios con desembrague. Seguridad Las barras tramposas crean una sobrecarga en el vástago y el mango La caja de cambios cerrada y el volante mantienen la carga controlada Mantenimiento Mínimo; inspeccionar la palanca y los sujetadores Verifique la lubricación, los pernos de montaje y la configuración del interruptor de límite. La matemática del par que decide la especificación El error de especificación más común es elegir una caja de cambios según el tamaño de la válvula en lugar del par calculado. Comience con la hoja de datos de la válvula: par de arranque a presión diferencial máxima, par de funcionamiento y par de asiento. Multiplique el valor gobernante por el factor de seguridad. Luego divida por la relación de transmisión y la eficiencia para estimar la fuerza del aro del volante: F = T_valve / (i × η × r), donde i es la relación de transmisión, η es la eficiencia de la caja de cambios y r es el radio del volante. La eficiencia del engranaje helicoidal no es del 100%; Utilice la cifra del fabricante. Ejemplo: una válvula requiere 1.200 N·m. Una caja de cambios con una relación de 4:1 y una eficiencia del 80 % ofrece 4 × 0,8 = 3,2 veces el par de entrada. Con un radio de volante de 0,3 m, la fuerza teórica del borde es 1200 / (3,2 × 0,3) = 1250 N, muy por encima de un límite manual cómodo. La solución es una relación más alta, un volante más grande o un actuador. Una hoja de datos de la caja de cambios que enumera solo el par de salida no es suficiente. Necesita relación, eficiencia, tamaño del volante y capacidad de servicio juntos. Multiplicación teórica del par por relación de transmisión 2:1 2.0x 3:1 3.0x 4:1 4.0x 6:1 6.0x Multiplicador antes de pérdidas de eficiencia Tipos de cajas de cambios y dónde encaja cada una Las cajas de cambios manuales de fracción de vuelta son el caballo de batalla. Utilizan un engranaje helicoidal para multiplicar el par y mantener la posición. Las carcasas pueden ser de aluminio para un peso más ligero y resistencia a la corrosión, o de hierro fundido para mayor resistencia y entornos más hostiles. Las opciones de volante son importantes: los volantes estampados son económicos para trabajos livianos; Los volantes soldados o de hierro fundido brindan más agarre e inercia en válvulas más grandes. El reductor de engranajes de válvula serie CF es un ejemplo construido para servicio de válvula de un cuarto de vuelta. Las cajas de cambios con desembrague añaden una segunda función: permiten que un actuador impulse la válvula durante el funcionamiento normal y permiten que un volante asuma el control cuando se pierde aire o energía. El mecanismo de desembrague desconecta el motor, por lo que el volante no gira durante el ciclo automático. Esto es común en sistemas de anulación de emergencia o a prueba de fallas. Caja de cambios de giro parcial con desembrague de aluminio serie GD Ofrece anulación manual para válvulas de mariposa, bola y tapón accionadas neumáticamente, con montaje ISO 5211 y torque de hasta 5500 N·m. Ver producto → Los accesorios no son cosméticos. Un interruptor de límite proporciona información de posición remota; un indicador de posición proporciona confirmación visual local; un dispositivo de bloqueo o candado con volante admite bloqueo/etiquetado. Nuestro gama de cajas de cambios de fracción de vuelta cubre configuraciones manuales y de desembrague, y el montaje de accesorios sigue la misma lógica ISO 5211. Montaje, accesorios y controles que evitan devoluciones de llamadas La mayoría de los problemas de campo con válvulas con engranajes comienzan en la interfaz de montaje. Ejecute estas comprobaciones antes de la puesta en servicio: Confirme el tamaño de la brida ISO 5211, las dimensiones del vástago y el patrón de pernos con la hoja de datos de la válvula. Verifique la profundidad de encaje del vástago: suficiente para transmitir torsión, no tan profunda como para tocar fondo. Verifique que la orientación mantenga el volante accesible y el indicador de posición visible. Coloque el interruptor de límite en las posiciones reales de abierto y cerrado, no en los topes de carrera de la caja de cambios. Haga coincidir el lubricante y la clasificación IP con el servicio de lavado, al aire libre o corrosivo. Vuelva a apretar los pernos de montaje después del primer ciclo térmico o 100 ciclos operativos. Los accesorios merecen el mismo cuidado. Un interruptor de límite establecido mediante conjeturas informará la posición incorrecta incluso si la válvula es correcta. Un volante demasiado pequeño empujará la fuerza del borde por encima del límite ergonómico. Una caja de cambios con desembrague que no esté correctamente acoplada dejará la válvula en modo manual después de una prueba del actuador. Interruptor de límite de posición de válvula serie ALS Proporciona retroalimentación de posición de válvula certificada para áreas peligrosas, entradas de cables dobles y montaje ISO 5211 ajustable para instalaciones de la serie ALS. Ver producto → Preguntas frecuentes sobre válvulas de engranajes ¿Qué es una válvula con engranajes? Una válvula de engranajes es una válvula de un cuarto de vuelta equipada con un operador de engranajes manual. La caja de cambios multiplica el par del volante y normalmente se autobloquea, por lo que la válvula mantiene la posición sin freno. ¿Cuándo debo utilizar un operador de engranajes en lugar de una palanca? Utilice un operador de engranajes cuando el par de operación calculado exceda el esfuerzo cómodo de la palanca, cuando la válvula deba permanecer sometida a vibración o cuando el tamaño de la línea y la presión hagan que una barra trampa sea insegura. ¿Puedo adaptar un operador de engranajes a una válvula existente? A menudo sí, si la válvula tiene una brida de montaje ISO 5211 y un vástago compatible. Verifique las dimensiones del vástago, la profundidad de acoplamiento y el espacio libre disponible para el volante antes de realizar el pedido. ¿Qué significa autobloqueo en una válvula con engranajes? Autobloqueo significa que la válvula no puede hacer retroceder el engranaje helicoidal. Cuando el operador suelta el volante, el disco o la bola permanece donde estaba colocado. ¿Cómo sé si la válvula está abierta o cerrada? Utilice el indicador de posición local y, para monitoreo remoto, un interruptor de límite. Coloque el interruptor en las posiciones reales de las válvulas, no en los topes de carrera de la caja de cambios. ¿Qué mantenimiento necesita una caja de cambios de válvulas? Inspeccione los pernos de montaje, mantenga limpia el área del vástago, verifique la configuración del interruptor de límite y siga las recomendaciones de lubricantes y clasificación IP del fabricante para el entorno de servicio. .article-section { box-sizing: border-box; padding: 24px 28px; margin: 18px 0; border-radius: 10px; background: #ffffff; box-shadow: 0 1px 3px rgba(11, 58, 91, 0.08); } .article-section:nth-of-type(odd) { background: #f5f8fb; } .article-section:nth-of-type(3n) { background: #fbf7ef; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px !important; color: #0b3a5b; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; color: #1f5f8b; } .article-section p { font-size: 16px !important; margin-bottom: 12px; line-height: 1.65; color: #333333; } .article-section ul { margin-bottom: 12px; list-style-type: disc; list-style-position: inside; } .article-section ol { margin-bottom: 12px; list-style-type: decimal; list-style-position: inside; padding-left: 0; } .article-section li { list-style: inherit; font-size: 16px; margin-bottom: 6px; color: #333333; } .article-section table { display: table !important; width: 100%; border-collapse: collapse; margin: 18px 0; } .article-section thead { display: table-header-group !important; } .article-section tbody { display: table-row-group !important; } .article-section tr { display: table-row !important; } .article-section th { display: table-cell !important; font-weight: bold; border: 1px solid #cccccc; padding: 8px; background: #e8f0f7; color: #0b3a5b; } .article-section td { display: table-cell !important; border: 1px solid #cccccc; padding: 8px; vertical-align: top; color: #333333; } .article-section caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; } .article-section a:not([data-product-card]) { color: #1f5f8b; text-decoration: underline; font-weight: 600; } .chart-wrap { width: 440px; margin: 24px auto; } .chart-wrap svg { display: block; width: 100%; height: auto; } a[data-product-card="true"] { display: block; margin: 20px 0; padding: 18px 56px 18px 20px; background: #0b3a5b; color: #ffffff; border-radius: 8px; text-decoration: none; font-weight: bold; font-size: 16px; position: relative; } a[data-product-card="true"]:hover { background: #1f5f8b; } a[data-product-card="true"]::before { content: "View product"; display: block; } a[data-product-card="true"]::after { content: "\2192"; position: absolute; right: 20px; top: 50%; transform: translateY(-50%); font-size: 22px; } a[data-product-card="true"][href*="cf-series"]::before { content: "CF Series Valve Gear Reducers"; } a[data-product-card="true"][href*="gd-series"]::before { content: "GD Series Declutch Part-Turn Gearbox"; } a[data-product-card="true"][href*="als-series"]::before { content: "ALS Series Limit Switch"; } .faq-grid { display: grid; grid-template-columns: 1fr 1fr; gap: 16px; margin-top: 8px; } .faq-item { background: #eef4fa; border-left: 4px solid #1f5f8b; border-radius: 8px; padding: 16px; } .faq-item:nth-child(2n) { background: #fbf3e6; border-left-color: #d97706; } .faq-item h3 { margin-top: 0; margin-bottom: 8px; color: #0b3a5b; } .faq-item p { margin-bottom: 0; } @media (max-width: 640px) { .article-section { padding: 18px 18px; } .chart-wrap { width: 100%; } } @media (max-width: 700px) { .faq-grid { grid-template-columns: 1fr; } } .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

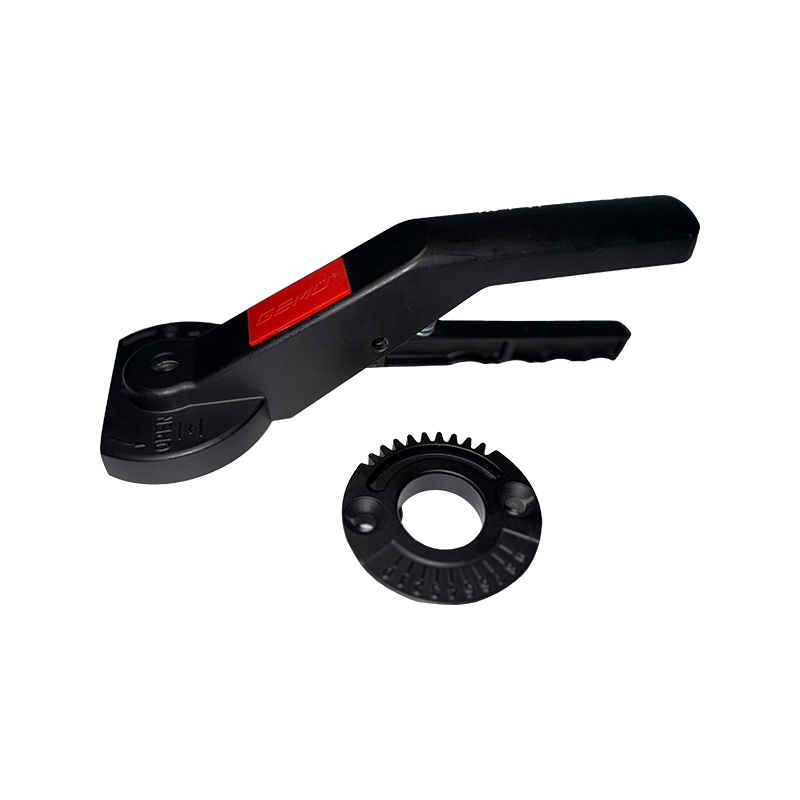

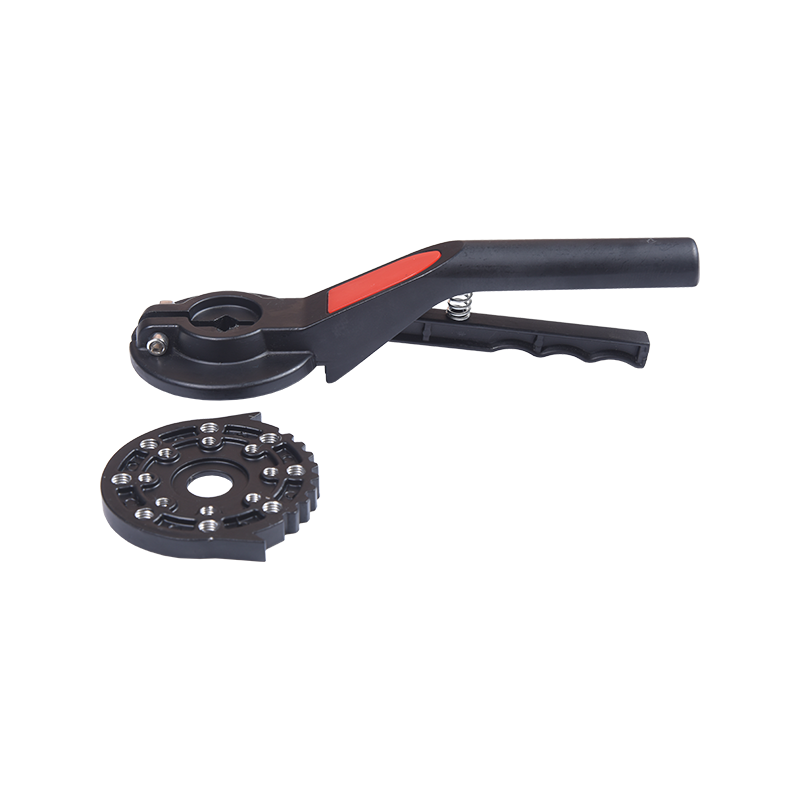

Una línea de agua de refrigeración DN150 es un lugar común para encontrar una válvula de mariposa que ha comenzado a gotear en la brida, ocho meses después. El disco no tiene marcas, el vástago gira libremente y, sin embargo, la junta está húmeda. En los informes de campo que llegan al departamento de ingeniería de una fundición, la causa rara vez es el disco. Casi siempre es el compuesto del asiento el que se encuentra fuera de su ventana de temperatura, o un operador dimensionado según la presión de la línea en lugar del par de arranque. Entonces, primero la conclusión: una válvula de mariposa es una válvula de un cuarto de vuelta cuyo rendimiento real se decide mediante cuatro opciones de especificaciones: material del asiento, estilo de cuerpo y conexión, transmisión de vástago a disco y operador montado en la almohadilla superior. El disco en sí suele ser la parte menos interesante de la decisión. El mecanismo es sencillo. En el orificio se encuentra un disco, transportado por un vástago que atraviesa la pared del cuerpo. Noventa grados de rotación lo llevan desde el borde hacia el flujo hasta que esté completamente cerrado contra un anillo de asiento. Debido a que el disco permanece dentro del recorrido del flujo, la válvula es corta y liviana para su tamaño de diámetro, pero también significa que el asiento y el borde del disco viven permanentemente en el medio. Dentro de una válvula de mariposa: cinco partes, un eslabón débil El cuerpo es un cilindro corto sujeto entre dos bridas de tubería. En su interior se encuentra el anillo del asiento y dentro del asiento se encuentra el disco. Un vástago pasa a través de la pared del cuerpo, enchavetado o fijado al disco, de modo que el par aplicado arriba se convierte en rotación abajo. En la almohadilla superior, generalmente mecanizada según un patrón ISO 5211 para que se pueda cambiar una palanca, caja de cambios o actuador sin romper la línea, el operador convierte su entrada en un cuarto de vuelta. tallo Palanca o almohadilla del actuador Cuerpo (oblea o terminal) discoo parcialmente abierto Anillo de asiento Válvula de mariposa tipo wafer, vista en corte Cinco componentes cumplen la función y cada uno falla de manera característica. Tabla 1: Los cinco componentes que deciden si una válvula de mariposa sella y cómo falla típicamente cada uno. Componente Trabajo en la válvula Fallo característico cuerpo Lleva el orificio y las abrazaderas entre bridas. Corrosión en la cara de la brida; Distorsión cuando el cuerpo de una oblea se aprieta debido a una torsión desigual del perno. Disc Bloquea o hace pasar el flujo a través de 90° de rotación. Erosión del borde de salida en lodo; borde mellado después de cerrar sobre los escombros Asiento Proporciona el contacto de sellado alrededor del borde del disco. Hinchazón, endurecimiento o fraguado permanente debido a un medio o temperatura incorrectos tallo Transmite torque del operador al disco. Doblar bajo un actuador de gran tamaño; corrosión galvánica donde se encuentra con el disco Almohadilla superior y operador Multiplica y aplica el cuarto de vuelta. Actuador de tamaño insuficiente o palanca que nadie puede alcanzar con seguridad El par no es un número plano a lo largo del recorrido Dos picos de torsión importan y ninguno de ellos se encuentra en el medio del recorrido. El primero llega al desenganche: el disco ha estado presionado contra un asiento elástico durante semanas y el elastómero se endurece, por lo que romper ese contacto puede exigir más torque que cualquier otra cosa en el recorrido. El segundo llega al asiento, ya que el borde del disco se fuerza hacia el asiento y los últimos grados comprimen la goma. Entre aproximadamente 20° y 70°, el disco está de canto y la carga se debe principalmente a fricción y arrastre de fluido. 100% 75% 50% 25% 0% escapada Asientos 0° 15° 30° 45° 60° 75° 90° Rotación del disco Participación del par máximo Un operador dimensionado según el par de funcionamiento medido a mitad de carrera se detendrá exactamente cuando la válvula no debe detenerse. El número de trabajo es el par de arranque a la peor presión diferencial que la línea puede producir, multiplicado por un factor de seguridad que la mayoría de las especificaciones sitúan entre 1,3 y 1,5. Si se equivoca esa cifra en cualquier dirección, la válvula no se asienta o el vástago y la llave del disco absorben el exceso. el Cálculo de par paso a paso para el dimensionamiento del actuador recorre la aritmética. Tres formas de girar el disco Si se quitan los catálogos, solo hay tres formas de mover un disco 90°: una palanca, una caja de cambios o un actuador neumático. Ninguno de ellos gana en todos los ejes, y el siguiente cuadro es esencialmente el argumento que la mayoría de los compradores terminan teniendo con su propio equipo de mantenimiento. Capacidad de par Velocidad del ciclo Remoto / automatización Eficiencia de costos Facilidad de mantenimiento palanca de mano Caja de cambios manual Neumático La clasificación honesta: las palancas ganan en costo, velocidad y simplicidad hasta el punto en que el requisito de torque supera lo que un brazo puede ofrecer. Las cajas de cambios ganan allí donde el par es real y el suministro de aire no. Los actuadores ganan cuando la válvula tiene que moverse sin que haya una persona a su lado. Palancas manuales: rápidas, económicas y limitadas por el tirón del aro Una palanca es un multiplicador de par con una relación fija: su mano al final del brazo. Un tirón continuo y cómodo suele considerarse de 200 a 250 N, siendo aproximadamente 350 N el límite práctico para un tirón determinado con las dos manos. En una palanca de 200 mm que limita la salida entre 40 y 70 N·m: suficiente para trabajos de pequeño diámetro y baja presión, insuficiente para un disco DN200 que trabaja a 10 bar. Tres detalles deciden si una palanca encaja: la interfaz del vástago (cuadrado o tamaño de chavetero), el patrón de montaje en la almohadilla superior y si la manija debe bloquearse en su posición. Una palanca que no se puede bloquear para abrirla es un peligro de mantenimiento en una línea en la que se trabaja con regularidad. Válvula de mariposa Palanca manual de aluminio Serie 30 Dos modelos de palanca enumeran las clasificaciones de escuadra, brida y torsión para que coincidan con la interfaz del vástago y el montaje antes de seleccionar un operador de válvula de un cuarto de vuelta. Ver producto → Cajas de cambios manuales: cuando la palanca deja de ser una opción Una caja de cambios de parte de vuelta hace un trabajo: multiplica una pequeña entrada del volante por una gran salida de un cuarto de vuelta y luego manténgala presionada. La relación se elige entre el par de salida requerido, y la contrapartida son los giros del volante: una caja de cambios que necesita treinta vueltas para funcionar no es una válvula en la que nadie quiera trabajar cada hora. Dos familias cubren la mayor parte del servicio. Las cajas de cambios manuales con volante integral son las predeterminadas para el servicio de aislamiento. Los tipos de desembrague permiten que la misma válvula funcione debajo de un actuador en funcionamiento normal y manualmente durante una falla de aire, con el volante desenganchado hasta que alguien tira la palanca. Si el deber combina ambos, el Gama de cajas de cambios manuales de fracción de vuelta es donde se fijan la relación, el patrón de montaje y la orientación del volante. Actuadores neumáticos: velocidad, control remoto y un nuevo conjunto de controles El aire es una forma económica de lograr un movimiento repetible de un cuarto de vuelta y aleja al operador del lado peligroso de una línea. La elección entre doble efecto y retorno por resorte es realmente una cuestión de falla: una unidad de retorno por resorte impulsa el disco a una posición definida cuando se pierde la presión de suministro, lo que tiene importancia para el agua de refrigeración, el combustible y cualquier cosa que deba fallar. Lo que se olvida es todo lo que rodea al actuador. La calidad del aire determina la vida útil del sello, por lo que un filtro regulador es un elemento previo. La retroalimentación de posición necesita una caja de interruptor de límite en la almohadilla de accesorios del actuador, cableada antes de la puesta en servicio en lugar de después de la primera llamada de falla. Y los propios topes de carrera del actuador deben configurarse de modo que el disco se asiente sin sobrepasar el anillo. Actuador neumático de cuarto de vuelta Hawks serie 10 Válvulas solenoides, finales de carrera y posicionadores de soporte de montaje ISO 5211 y NAMUR, con modelos DA/SR y tablas de torque para selección de automatización de válvulas. Ver producto → Asiento, cuerpo y conexión: la discusión entre los compradores de mesas El compuesto del asiento es donde se ganan o se pierden la mayoría de las especificaciones, porque es la única parte que siempre está en contacto con el medio. El material del cuerpo sigue la misma lógica: hierro fundido y dúctil para agua y aguas residuales, acero inoxidable CF8 o CF8M para servicios corrosivos, aluminio donde el peso importa más que la clase de presión. Tabla 2: Rangos indicativos de selección de asientos; Los límites exactos dependen del compuesto, la clase de presión y los datos publicados por el fabricante. Asiento material Temperatura práctica Más adecuado para cuidado con EPDM −40 a 120 °C Agua, aguas residuales, lodos suaves Aceites, disolventes e hidrocarburos aromáticos. NBR −10 a 80 °C Aceites, combustibles, servicio de hidrocarburos. Agua caliente, ozono y luz solar PTFE / PTFE −20 a 200 °C Ácidos, álcalis, agua caliente, ciclos CIP Lodo abrasivo; flujo en frío a alta presión Metal (SS316 / dúplex) Hasta 400 °C y más Alta temperatura, medios abrasivos, servicio a prueba de incendios. Cierre hermético a baja presión diferencial El estilo de conexión es la otra mitad del argumento. Los cuerpos de oblea están sujetos por ambas bridas y no pueden extraerse de una línea viva. Los cuerpos de las orejetas tienen inserciones roscadas en sus propias orejas, por lo que cada lado se atornilla de forma independiente y la tubería aguas abajo se puede dejar caer para mantenimiento. Los cuerpos con doble brida vuelven a costar más, pero se adaptan a grandes diámetros y alta presión donde la alineación de las bridas es difícil. Una breve lista de verificación antes de la orden de compra Medios, concentración y contenido de sólidos, incluido lo que se lava la línea durante la limpieza. Temperatura mínima y máxima, no sólo el punto normal de funcionamiento. Presión diferencial a través del disco cerrado: esto impulsa el par de arranque, no solo la presión de la línea. Frecuencia de ciclo por día, que decide si una palanca es aceptable o un actuador es obligatorio. Fuerza de tracción disponible o presión de suministro de aire en la válvula, medida en lugar de supuesta. Diseño de patrón de almohadilla superior y estándar, de modo que el operador pueda reemplazarse sin cambiar la válvula. Disponibilidad de asiento de repuesto, ya que el asiento será la primera pieza que se reemplace. Preguntas frecuentes P1. ¿Cuál es la diferencia entre una válvula de mariposa y una válvula de compuerta? Una válvula de compuerta desliza una cuña para sacarla del orificio, lo que casi no produce pérdida de presión, pero es alta, lenta y propensa a atascarse después de un servicio prolongado. Una válvula de mariposa hace girar un disco en su lugar, necesita mucho menos espacio y realiza ciclos rápidamente, a costa de una caída de presión a través del disco y un asiento que se asienta permanentemente en el medio. P2. Válvula de mariposa tipo oblea o de lengüeta: ¿cuál necesito? Un cuerpo de oblea se sujeta entre dos bridas y no se puede retirar de una línea viva. Un cuerpo de orejeta lleva inserciones roscadas en sus propias orejas, por lo que cada brida se atornilla de forma independiente y la tubería aguas abajo se puede desconectar para mantenimiento. La orejeta cuesta más y requiere más pernos, pero es la opción práctica para cualquier cosa a la que se le dé servicio en el lugar. P3. ¿Cómo se calcula el torque de la válvula de mariposa? escapada torque combines seating interference, stem friction and hydrodynamic load at the worst differential pressure; seating torque is the load as the disc enters the seat. In practice engineers size on breakaway torque with a 1.3–1.5 safety factor, then check the result against the maker's published torque table for that bore and seat compound. P4. ¿Qué temperatura puede soportar una válvula de mariposa de asiento de EPDM? Aproximadamente de -40 °C a 120 °C en aplicaciones de agua y aguas residuales, con algunos compuestos clasificados para aproximadamente 150 °C para excursiones cortas. Por encima de eso, el elastómero se endurece y adquiere un fraguado permanente, por lo que los ciclos de agua caliente, vapor y CIP generalmente cambian la especificación a PTFE o un asiento de metal. P5. ¿Por qué mi válvula de mariposa tiene fugas? En orden de frecuencia: residuos atrapados entre el disco y el asiento, un compuesto del asiento hinchado o endurecido por el medio, un torque desigual del perno de la brida que distorsiona el cuerpo de la oblea y un actuador que se detiene a unos pocos grados del asiento. Primero verifique el viaje: es el diagnóstico más barato y la causa más común. P6. ¿Se puede utilizar una válvula de mariposa para estrangular? Sí, dentro de unos límites. Entre aproximadamente 30° y 70°, el disco genera una estela que puede hacer vibrar el disco y el vástago, por lo que la aceleración prolongada en esa banda desgasta los cojinetes del vástago. Para servicio de control continuo, especifique una válvula clasificada para servicio de modulación y mantenga el punto de operación fuera de la banda de alta vibración. .article-section{font-family:-apple-system,BlinkMacSystemFont,"Segoe UI",Roboto,Helvetica,Arial,sans-serif;color:#22313f;line-height:1.75;margin:0 0 16px;padding:0 0 6px;border-bottom:1px solid #e6eef4;}.article-section:nth-of-type(even){background:#f6fafc;border-radius:10px;padding:16px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;color:#14395a;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;color:#14395a;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display:table!important;width:100%;border-collapse:collapse;margin-bottom:12px;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;background:#eaf1f6;text-align:left;color:#14395a;}.article-section td{display:table-cell!important;border:1px solid #cccccc;padding:8px;vertical-align:top;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.highlight-box{background:#14395a;border-radius:10px;padding:16px 18px;margin-bottom:16px;}.highlight-box p{color:#ffffff;}.chart-wrap{display:flex;justify-content:center;margin:18px 0 22px;}.chart-wrap svg{width:440px;height:auto;display:block;}.article-section a[data-product-card]{display:block;margin:14px 0;padding:14px 16px;background:#eef5fa;border:1px solid #cfe0ec;border-left:4px solid #d9822b;border-radius:8px;text-decoration:none;}.article-section a[data-product-card]::after{content:"View product details";font-size:15px;font-weight:600;color:#14395a;}.article-section a{color:#2a6f97;text-decoration:underline;}.faq-grid{display:grid;grid-template-columns:repeat(2,1fr);gap:12px;}.faq-item{background:#f2f8fc;border-top:3px solid #2a6f97;border-radius:10px;padding:12px 14px;}.faq-item:nth-child(even){background:#fdf5ec;border-top-color:#d9822b;}.faq-item h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:6px;color:#14395a;}.faq-item p{color:#3c4d5c;}@media screen and (max-width:640px){.chart-wrap svg{width:100%;}.faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Un operador cierra una válvula de 6 pulgadas dos veces por turno para cambiar un filtro en un cabezal de agua de refrigeración. Veinte metros aguas abajo, una válvula del mismo tamaño, clase de presión y material del cuerpo está ajustada para contener el 60 por ciento del flujo en un intercambiador de calor. Cambie los dos tipos de válvulas y una de ellas será desechada dentro de un año. La regla detrás de esto es breve: las válvulas de compuerta sirven para aislamiento, las válvulas de globo sirven para regulación. Todo lo demás (precio, rango de tamaño, material del cuerpo, cómo se siente el volante) depende de esa decisión. Esta guía compara los dos en los puntos que realmente impulsan el costo: trayectoria del flujo, caída de presión, controlabilidad, torque de actuación y mantenimiento. Para qué está realmente diseñada cada válvula Ambas son válvulas multivueltas, por lo que el operador gira un volante varias veces para mover el disco de completamente abierto a completamente cerrado. La forma en que se mueve el disco y dónde se asienta cuando la válvula está parcialmente abierta es donde los dos diseños se separan. Válvula de compuerta: de orificio recto con compuerta corredera El disco se desplaza perpendicular al eje de la tubería. Completamente abierto, se retrae dentro del capó y deja un paso casi ininterrumpido, por lo que la resistencia es mínima. Totalmente cerrado, asienta metal contra metal o contra un inserto blando. No hay un ajuste preciso en el medio: se abre una válvula de compuerta hasta un 20 por ciento y el disco cuelga en la corriente de flujo, vibrando contra sus guías y erosionando el asiento. Los ingenieros de campo llaman al resultado trefilado y es la forma más común en que muere una válvula de compuerta estrangulada. Válvula de globo: un recorrido en forma de S con un tapón en un asiento En una válvula de globo, el disco se desplaza a lo largo del eje del flujo y nunca abandona la corriente. El líquido sube sobre el asiento y vuelve a bajar: un desvío en forma de S que cuesta presión pero compra control. Debido a que el obturador y el asiento están guiados estrechamente, pequeños cambios en el recorrido del vástago producen cambios pequeños y repetibles en el flujo. Eso es precisamente lo que necesita un circuito de control. La caída de presión decide su factura de bombeo Los manuales de tuberías expresan la resistencia de la válvula como un coeficiente de pérdida, K, referido a la altura de velocidad. Los valores publicados para una válvula completamente abierta oscilan alrededor de 0,2 para una válvula de compuerta y aproximadamente de 6 a 10 para una válvula de globo de patrón recto, con válvulas de globo de patrón en ángulo que se encuentran entre los dos. La brecha no es un error de redondeo; es la altura permanente que la bomba debe suministrar cada hora que funciona la línea. Coeficiente de pérdida K, válvula completamente abierta Puerta, completamente abierta Globo, ángulo Globo, recto K ≈ 0,2 K ≈ 2 K ≈ 6–10 0 2 4 6 8 10 Valores indicativos; Confirmar el Cv real con el proveedor. Ponle precio. A 50 litros por segundo, cada 0,5 bar de pérdida de presión permanente absorbe alrededor de 2,5 kW de potencia del eje, aproximadamente 21.000 kWh en un año de funcionamiento continuo. Agregue una segunda y una tercera válvula reguladora en el mismo cabezal y la cifra crece rápidamente. Una salvedad: lo que importa es el CV impreso en el catálogo de un proveedor, no una figura genérica de un manual. La forma de la moldura, el diámetro del asiento y el tamaño de la válvula mueven el número real, así que confírmelo antes de corregir la curva de la bomba. Válvula de compuerta versus válvula de globo: lado a lado La siguiente tabla resume las diferencias prácticas que deciden la mayoría de las selecciones de tuberías industriales. Tabla 1: Comparación práctica de válvulas de compuerta y de globo para la selección de tuberías industriales. Criterio válvula de compuerta válvula de globo Deber primario Aislamiento encendido/apagado Estrangulamiento y regulación Ruta de flujo Directamente a través del cuerpo En forma de S, dos cambios de dirección. Caída de presión, completamente abierto Muy bajo, K alrededor de 0,2 Alto, tejer alrededor de 6 a 10 patrones rectos. Calidad estranguladora Pobre; Daños en el asiento cuando está parcialmente abierto. Bueno; estable en posiciones intermedias movimiento del tallo Multivuelta, ascendente o no ascendente Multivuelta, ascendente Comportamiento de apagado Fiable completamente asentado; los asientos de metal pueden llorar Confiable; El contacto del asiento del obturador tolera el desgaste por estrangulamiento. Rango de tamaño típico Diámetro pequeño hasta muy grande Diámetro pequeño a mediano Par de actuación Más alto, aumenta con el tamaño y la presión diferencial. Generalmente más bajo que una válvula de compuerta del mismo tamaño. Costo relativo Más bajo para el mismo tamaño y clase. superior Aplicaciones típicas Bloque de línea principal, aislamiento, operación de baja frecuencia. Control de flujo, derivación, muestreo, ventilación y drenaje. Características de flujo: por qué una válvula de compuerta no puede controlar El recorrido del vástago y el flujo no se mueven juntos, y la forma de esa relación es la razón por la que los dos diseños no son intercambiables. Característica de flujo inherente versus recorrido de la válvula 0 25 50 75 100 0 20 40 60 80 100 Recorrido de la válvula (%) Flujo (%) Puerta (apertura rápida) Globo (lineal) Globo (igual-%) Una válvula de compuerta tiene una característica de apertura rápida. La mayor parte del flujo llega en el primer cuarto del recorrido, luego la curva se aplana. Un operador que intenta mantener un flujo del 40 por ciento termina haciendo pequeños ajustes dentro de unos pocos milímetros de movimiento del volante, con el disco estacionado en la posición más propensa a la erosión del cuerpo. Una válvula de globo con internos lineales o de igual porcentaje distribuye el mismo ajuste en toda la carrera, razón por la cual los bucles de control se construyen alrededor de válvulas de globo y de ángulo y por qué las válvulas de compuerta se especifican como válvulas de bloque únicamente. Hacer coincidir la válvula con la línea Dónde una válvula de compuerta es la elección correcta Válvulas de bloqueo de línea principal en cabezales de agua, vapor, gas y lodos que normalmente están completamente abiertas o completamente cerradas. Aislamiento delante de bombas, filtros, válvulas de control e instrumentos. Tiradas largas en las que la energía de bombeo y el coste inicial importan más que la capacidad de control. Líneas que necesitan un pasaje de paso completo que se pueda raspar. Donde una válvula de globo gana su caída de presión Regulación de flujo en líneas de vapor, condensado, agua de refrigeración y proceso. Bypass alrededor de reguladores y válvulas de control. Puntos de ventilación, drenaje y muestreo que se ajustan con frecuencia. Líneas de pequeño calibre donde unas pocas décimas de barra de pérdida son asequibles. La pieza que los compradores olvidan: cómo se gira realmente la válvula Las especificaciones rara vez se detienen en la carrocería. A medida que aumentan el tamaño del orificio y la presión diferencial, el par de torsión aumenta rápidamente y un volante que una persona puede girar en DN80 se convierte en un trabajo para dos personas en DN200. Las válvulas de compuerta y de globo manuales normalmente están equipadas con un reductor de engranajes cónicos para que el operador obtenga una multiplicación del par sin una palanca larga. En su lugar, las líneas automatizadas utilizan un actuador neumático o eléctrico, y ambas disposiciones necesitan retroalimentación de posición para que el sistema de control sepa dónde está la válvula. Reductores de engranajes de válvula serie CF para válvulas de cuarto de vuelta Los reductores de engranajes de aleación de aluminio multiplican el torque del volante para válvulas de mariposa, de bola y de macho, con montaje ISO 5211 y actuadores o retroalimentación opcionales. Ver producto → Un reductor de engranajes de válvula multiplica la entrada del volante en un torque de asiento utilizable y mantiene al operador alejado del recorrido de la tubería. Es la diferencia entre una válvula que se puede cerrar contra una presión diferencial total y una que debe cerrarse con la línea cerrada. Cajas de interruptores de límite de posición de válvula serie ALS Las cajas de interruptores de límite brindan información visual y remota sobre la posición de la válvula para válvulas automatizadas de un cuarto de vuelta, con IP67 y opciones para áreas peligrosas. Ver producto → En las válvulas automatizadas, un interruptor de límite informa las posiciones abiertas y cerradas a la sala de control. Una válvula que funciona sin retroalimentación es un punto ciego en el circuito y los operadores terminan adivinando durante el arranque, los cambios de lote y las paradas de emergencia. Actuadores neumáticos serie 10 para válvulas de cuarto de vuelta Los actuadores neumáticos de piñón y cremallera de doble pistón brindan operación compacta de un cuarto de vuelta y opciones de retorno por resorte para automatización de válvulas remotas o a prueba de fallas. Ver producto → Cuando se requiere una operación remota o a prueba de fallas, un actuador neumático con retorno por resorte elimina por completo la decisión del operador. También traslada el problema de torsión de una persona a un suministro de aire, que es más fácil de dimensionar y de verificar. Las válvulas de cuarto de vuelta siguen una lógica diferente y, en particular, las válvulas de mariposa suelen preferirse cuando el espacio y el coste importan. Aparece el mismo problema de par, solucionado con cajas de cambios de fracción de vuelta , y vale la pena comprender el mecanismo antes de dimensionar el operador; consulte Qué hace y cómo funciona una caja de cambios de fracción de vuelta . Obtener el cuerpo, el operador y los accesorios de una cadena de producción elimina un desajuste familiar: un volante que no se ajusta al eje de la caja de cambios o una brida del actuador que no coincide con el patrón de pernos del capó. Errores que aparecen en el campo Estrangular una válvula de compuerta porque ya está instalada. La válvula sobrevive durante un tiempo y luego falla en el peor momento posible. Dimensionamiento de una válvula de globo basándose únicamente en el tamaño de la línea. El diámetro interior no es Cv; Un tamaño menor a menudo controla mejor y cuesta menos. Ignorando el margen de par de actuación. Una válvula que se cala con la presión diferencial total no se rescatará elevando el suministro de aire. Dejar la retroalimentación de posición fuera de las válvulas de aislamiento automatizadas, lo que convierte un apagado controlado en conjeturas. Mezclar materiales sin comprobar el medio. Los operadores de carrocerías de hierro fundido y de aluminio se comportan de manera muy diferente en servicios costeros, marinos y químicos. Preguntas frecuentes P1: ¿Cuál es la principal diferencia entre una válvula de compuerta y una válvula de globo? Una válvula de compuerta aísla el flujo a través de un orificio recto y está diseñada para permanecer completamente abierta o completamente cerrada. Una válvula de globo regula el flujo a través de un recorrido en forma de S y mantiene posiciones intermedias con precisión. P2: ¿Se puede utilizar una válvula de compuerta para controlar el flujo? Puede estar parcialmente abierto, pero no debería estarlo. La aceleración expone el disco y el asiento a vibraciones y erosión, mientras que la característica de apertura rápida dificulta el control preciso. P3: ¿Cuál tiene una menor caída de presión, una válvula de compuerta o una válvula de globo? Una válvula de compuerta, por amplio margen. Los coeficientes de pérdida típicos son de alrededor de 0,2 para una válvula de compuerta, frente a 6 a 10 para una válvula de globo de patrón recto en plena apertura. P4: ¿Es adecuada una válvula de globo para aislamiento de encendido/apagado? Sí, se apaga de manera confiable, pero cuesta más y agrega una caída de presión permanente. Elíjala para aislamiento sólo cuando la misma válvula también tenga que regular el caudal. P5: ¿Qué es más cara, una válvula de compuerta o una válvula de globo? Una válvula de globo del mismo tamaño y clase de presión suele ser más cara porque el cuerpo moldeado, los internos y la guía son más complejos de producir. P6: ¿Cómo elijo entre ellos para el servicio de vapor? Utilice válvulas de compuerta para servicio de bloque de línea principal y válvulas de globo para puntos de regulación, derivación y drenaje. Estrangular una válvula de compuerta con vapor es una causa común de erosión del asiento. Compuerta versus globo no es un debate sobre qué válvula es mejor. Es una pregunta sobre qué le está pidiendo a la válvula que haga. Primero haga coincidir el trabajo, luego el tamaño en Cv, luego determine cómo se girará la válvula y cómo se confirmará su posición. Esa orden mantiene bajo control la factura de la bomba, la lista de mantenimiento y el cronograma de apagado. .article-section{color:#17333d;margin-bottom:26px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display:table!important;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display:table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section .sec-intro{background:#eef5f7;border-left:4px solid #17879b;padding:16px 16px 4px 16px;}.article-section .sec-pressure{background:#f6fafb;border:1px solid #dbe7eb;border-radius:8px;padding:16px 16px 4px 16px;}.article-section .sec-table{padding:0;}.article-section .table-wrap{overflow-x:auto;}.article-section .sec-curve{padding:0;}.article-section .sec-apply{background:#f6fafb;border-radius:8px;padding:16px 16px 4px 16px;}.article-section .sec-actuation{border-top:3px solid #0f5468;background:#eef5f7;border-radius:8px;padding:16px 16px 4px 16px;}.article-section .sec-mistakes{background:#fbf7f1;border-left:4px solid #c9761c;padding:16px 16px 4px 16px;}.article-section .sec-faq{background:#eef5f7;border-radius:8px;padding:16px 16px 4px 16px;}.article-section .sec-closing{background:#0f5468;color:#ffffff;border-radius:8px;padding:18px 18px 8px 18px;}.article-section .sec-closing p{color:#ffffff!important;}.article-section .chart-figure{width:440px;margin:0 auto 16px auto;padding:0;}.article-section .chart-figure svg{width:100%;height:auto;display:block;}.article-section .ch-title{font-size:13px;font-weight:bold;fill:#17333d;}.article-section .ch-grid line{stroke:#dbe7eb;stroke-width:1;}.article-section .ch-grid line.ch-axis{stroke:#9fb8c0;stroke-width:1.5;}.article-section .ch-labels text{font-size:11px;fill:#5a6c74;}.article-section .ch-values text{font-size:11px;font-weight:bold;fill:#17333d;}.article-section .ch-note{font-size:10.5px;fill:#808080;}.article-section .ch-legend text{font-size:11px;fill:#5a6c74;}.article-section .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:12px;}.article-section .faq-item{background:#ffffff;border-top:3px solid #17879b;border-radius:6px;padding:12px 12px 4px 12px;}@media (max-width:640px){.article-section .chart-figure{width:100%;}.article-section .faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Si una válvula de control debe fallar a prueba de fallas durante un corte de energía en toda la planta, un posicionador neumático suele ser el único instrumento que mantiene la válvula en movimiento. A diferencia de los posicionadores electrónicos que dependen de una energía estable y señales limpias, un posicionador neumático funciona con aire comprimido y un equilibrio de fuerza mecánico. Ese simple hecho explica por qué sigue siendo la opción predeterminada en refinerías, plantas químicas y estaciones de oleoductos remotas. Este artículo explica cómo funciona un posicionador neumático, lo compara con alternativas electroneumáticas y digitales y brinda consejos prácticos de selección y mantenimiento. Qué hace un posicionador neumático Un posicionador neumático es un accesorio de válvula que recibe una señal de control neumático, generalmente de 3 a 15 psi o de 0,2 a 1,0 bar, y ajusta la presión de aire enviada a un actuador de válvula. Su trabajo es hacer que la posición del vástago de la válvula coincida con la señal de comando, incluso cuando la fricción, las fuerzas del flujo o el arrastre del empaque cambian la carga. Sin un posicionador, el actuador de una válvula de control aún puede moverse, pero su carrera variará a medida que cambia la presión del proceso. Con un posicionador, el vástago de la válvula sigue la señal con mayor precisión y repite esa posición de manera consistente. El posicionador suele montarse en un actuador lineal o de un cuarto de vuelta. Para válvulas de cuarto de vuelta, como válvulas de mariposa y válvulas de bola, un posicionador neumático suele combinarse con un actuador neumático compacto. Por ejemplo, el actuador neumático serie 10 de Hawks está diseñado para un funcionamiento confiable de un cuarto de vuelta y se puede combinar con un posicionador para un control de modulación preciso. Actuador neumático de cuarto de vuelta Hawks serie 10 Actuador neumático de cuarto de vuelta para automatización de válvulas, disponible en modelos de doble acción y retorno por resorte con montaje ISO5211, DIN3337 y Namur para control modulante. Ver producto → Dentro del posicionador, una palanca o leva de retroalimentación se conecta al vástago del actuador. A medida que el vástago se mueve, el mecanismo de retroalimentación cambia el equilibrio de fuerzas dentro del posicionador. Esta retroalimentación mecánica es lo que separa a un posicionador de un simple amplificador de volumen. Cómo funciona: equilibrio de fuerzas y retroalimentación La mayoría de los posicionadores neumáticos utilizan un principio de equilibrio de fuerzas. La señal de entrada crea una fuerza sobre un diafragma o fuelle. Un resorte de rango se opone a esa fuerza. Entre ellos se encuentra un conjunto de boquilla y aleta. Cuando las fuerzas son iguales, la aleta permanece a una distancia fija de la boquilla y la presión de salida al actuador permanece constante. Entrada de señal y aleta de boquilla Si la señal de entrada aumenta, el diafragma empuja la aleta más cerca de la boquilla. Eso restringe el aire que escapa de la boquilla, lo que aumenta la presión en el relé. Luego, el relé envía más aire al actuador, moviendo el vástago de la válvula. A medida que el vástago se mueve, la leva o palanca de retroalimentación tira del resorte de rango o mueve la aleta hacia atrás. El sistema alcanza un nuevo equilibrio cuando la posición de la válvula coincide con la nueva señal. Leva de retroalimentación y resorte de alcance La leva de retroalimentación determina la relación entre la rotación del vástago y la fuerza del resorte. Una leva lineal da una característica lineal; una leva modificada puede dar características de igual porcentaje o de apertura rápida. El resorte de rango ajusta el alcance, por ejemplo, entre 0,2 y 1,0 bar para una válvula de un cuarto de vuelta de 90 grados. El ajuste cero desplaza el punto de partida. Estos tres elementos (leva, resorte y tornillo cero) son los principales puntos de calibración. .iso-box { fill: #e8f0fe; stroke: #1a73e8; stroke-width: 1.5; } .iso-label { font-family: Arial, sans-serif; font-size: 12px; fill: #202124; } .iso-line { stroke: #5f6368; stroke-width: 1; fill: none; } Aleta de boquilla Cámara de comentarios Relevo Puertos de suministro y salida de aire El boceto isométrico de arriba etiqueta las principales piezas mecánicas. El diseño exacto varía según el fabricante, pero la función es la misma: comparar la fuerza de la señal con la fuerza de retroalimentación y luego ajustar la presión de salida. Tipos de posicionadores: neumáticos, electroneumáticos, digitales Los posicionadores se dividen en tres categorías amplias. Los posicionadores neumáticos toman directamente una señal de entrada neumática. Los posicionadores electroneumáticos convierten una señal eléctrica, como de 4 a 20 mA, en una salida neumática. Los posicionadores digitales utilizan un microprocesador y, a menudo, se comunican a través de HART, Profibus o Foundation Fieldbus. Cada tipo tiene un equilibrio diferente entre precisión, costo y tolerancia a condiciones difíciles. Comparación de posicionadores neumáticos, electroneumáticos y digitales. Tipo Señal de entrada Precisión típica Mejor uso Neumático 3-15 psi o 0,2-1,0 bar ±1% a ±2% del intervalo Áreas peligrosas, alta vibración, bucles simples electroneumático 4-20 mA ±0,5% a ±1% del intervalo Sistemas de control distribuido, precisión moderada. digitales 4-20 mA HART/bus de campo ±0,1% a ±0,5% del intervalo Bucles de alta precisión, diagnóstico y configuración remota. Las cifras de precisión son rangos típicos de la literatura del fabricante y guías de la industria; El rendimiento real depende del tamaño, la conexión y la calibración del actuador. Para muchas aplicaciones de aceleración brusca o de encendido y apagado, un posicionador neumático es más que adecuado. Para la dosificación o mezcla de productos químicos finos, un posicionador digital puede valer el costo más alto. .bar-label { font-family: Arial, sans-serif; font-size: 14px; fill: #202124; } .bar-value { font-family: Arial, sans-serif; font-size: 12px; fill: #5f6368; } .bar { fill: #1a73e8; } .axis { stroke: #dadce0; stroke-width: 1; } Neumático ±1,0–2,0 % electroneumático ±0,5–1,0 % digitales ±0,1–0,5% 0% 1% 2% 3% Figura 1: Rangos de precisión típicos de los tipos de posicionadores (según las hojas de datos del fabricante y las guías de la industria). Cómo seleccionar un posicionador neumático Compatibilidad y par del actuador La selección comienza con el actuador. Un posicionador debe coincidir con la carrera, la rotación y el volumen de aire del actuador. Para válvulas de cuarto de vuelta, verifique la salida de torque del actuador con el torque de rotura de la válvula, incluidos los factores de seguridad para empaquetamiento, flujo y caída de presión. Una referencia útil es esta guía sobre calcular el par requerido para un actuador neumático . Si el actuador es de tamaño insuficiente, ningún posicionador puede mejorar el control; la válvula seguirá oscilando o calándose. Consideraciones ambientales y de seguridad En atmósferas explosivas, un posicionador neumático tiene una clara ventaja: no necesita energía eléctrica y no puede generar chispas. También tolera mejor el lavado, la vibración y los cambios bruscos de temperatura que muchos dispositivos electrónicos. Para tuberías exteriores, especifique una carcasa con la protección de ingreso adecuada, como IP66, y verifique que el suministro de aire esté limpio y seco. La humedad y el aceite en el suministro de aire son las causas más comunes de falla del posicionador. Montaje y retroalimentación Los accesorios de montaje deben ser rígidos. Un soporte flojo introduce un juego que ninguna calibración puede solucionar. La retroalimentación es igualmente importante. Los interruptores de límite proporcionan indicación de posición remota y pueden usarse para funciones de alarma o interbloqueo. El interruptor de límite de la serie ALS de Hawks es un accesorio compacto para actuadores de cuarto de vuelta y cajas de engranajes, que brinda retroalimentación visual y eléctrica sin agregar una carga significativa al vástago. Interruptor de límite compacto serie ALS de Hawks para retroalimentación de posición de válvula Interruptor de límite compacto para actuadores de cuarto de vuelta y cajas de engranajes, que ofrece retroalimentación visual/eléctrica, IP67 y opciones de carcasa a prueba de explosiones para indicación de posición de válvulas en áreas peligrosas. Ver producto → Antes de la instalación, confirme que la rotación de la leva del posicionador coincida con la dirección de rotación del actuador. Una leva instalada para rotación en el sentido de las agujas del reloj no funcionará en un actuador en el sentido contrario a las agujas del reloj sin modificaciones. Aplicaciones e industrias comunes Los posicionadores neumáticos aparecen dondequiera que una válvula de control deba funcionar de manera confiable sin componentes electrónicos complejos. La producción de petróleo y gas, la refinación, el procesamiento químico, el tratamiento de agua y la generación de energía los utilizan. En una refinería típica, los encontrará en válvulas de control de flujo, válvulas de control de presión y válvulas de control de nivel. En el tratamiento de agua, regulan el flujo a través de grandes válvulas de mariposa. En gasolineras remotas, funcionan con circuitos de control neumáticos o solares donde la electricidad es limitada. También combinan bien con cajas de cambios manuales y con desembrague. Cuando una válvula necesita control automático y control manual, se puede combinar una caja de cambios de media vuelta con desembrague con un actuador neumático y un posicionador. Esta disposición permite a los operadores cambiar a operación manual durante el mantenimiento o una falla de aire. Conceptos básicos de mantenimiento y solución de problemas La mayoría de los problemas de los posicionadores neumáticos se deben a la calidad del aire, el desgaste del varillaje o la desviación de la calibración. Si la válvula oscila, verifique si hay fricción excesiva en la empaquetadura, una palanca de retroalimentación floja o una leva desgastada. Si la válvula deja de responder, inspeccione la boquilla en busca de obstrucciones y el relé en busca de partes pegajosas. Un programa de mantenimiento regular debe incluir: Drenaje de filtros de aire y verificación de arrastre de aceite. Verificar que la presión de suministro se mantenga dentro del rango del fabricante. Inspeccionar el enlace de retroalimentación en busca de movimiento perdido. Recalibrar cero y span después de cualquier trabajo de actuador o válvula. Mantenga un registro de los ajustes originales de cero y span. Cuando se reemplaza o repara un posicionador, regresar a esas configuraciones reduce el tiempo de inicio y evita alteraciones en el proceso. Preguntas frecuentes P1: ¿Cuál es la diferencia entre un posicionador neumático y un actuador neumático? Un actuador neumático convierte la presión del aire en fuerza mecánica para abrir o cerrar una válvula. Un posicionador neumático recibe una señal de control y ajusta la presión de aire al actuador para que la válvula alcance una posición específica. El actuador proporciona el músculo; el posicionador proporciona la dirección. P2: ¿Cómo se calibra un posicionador neumático? La calibración generalmente implica establecer cero y intervalo. Aplique la señal mínima (por ejemplo, 3 psi) y ajuste el tornillo de cero hasta que la válvula comience a moverse. Aplique la señal máxima (por ejemplo, 15 psi) y ajuste el span hasta que la válvula alcance su recorrido completo. Repita hasta que ambos puntos finales sean correctos, luego verifique la linealidad a mitad de carrera. P3: ¿Puede un posicionador neumático funcionar con un sistema de control digital? Sí, pero necesita un transductor electroneumático o un convertidor I/P para cambiar la señal de 4-20 mA del DCS a una señal neumática. Un posicionador puramente neumático no puede aceptar una señal digital directamente. P4: ¿Cuál es la presión de suministro de aire típica para un posicionador neumático? La mayoría de los posicionadores neumáticos utilizan una presión de suministro de 20 a 30 psi (1,4 a 2,0 bar) por encima de la salida máxima requerida por el actuador. Un suministro común es 40 psi (2,8 bar) para actuadores con retorno por resorte, pero siempre siga las especificaciones del fabricante. P5: ¿Por qué mi posicionador neumático sigue oscilando? La oscilación suele ser causada por una ganancia excesiva, una fuga de aire, un vínculo de retroalimentación flojo o un volumen del actuador sobredimensionado. Verifique que la boquilla y el relé no tengan suciedad, verifique que la leva de retroalimentación esté apretada y considere agregar un amplificador de volumen si el actuador es grande. P6: ¿Cuáles son las ventajas de un posicionador neumático sobre uno electroneumático? Un posicionador neumático no necesita energía eléctrica, funciona en áreas peligrosas sin barreras de seguridad intrínsecas y tolera altas vibraciones y temperaturas. Es más simple y, a menudo, de menor costo. Los posicionadores electroneumáticos ofrecen mayor precisión y una integración más sencilla con los sistemas de control modernos. .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px!important; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px!important; margin-bottom: 12px; } .article-section ul { margin-bottom: 12px; list-style-type: disc; list-style-position: inside; } .article-section ol { margin-bottom: 12px; list-style-type: decimal; list-style-position: inside; padding-left: 0; } .article-section li { list-style: inherit; font-size: 16px; margin-bottom: 6px; } .article-section table { display: table!important; border-collapse: collapse; width: 100%; margin-bottom: 16px; } .article-section thead { display: table-header-group!important; } .article-section tbody { display: table-row-group!important; } .article-section tr { display: table-row!important; } .article-section th { display: table-cell!important; font-weight: bold; border: 1px solid #cccccc; padding: 8px; background-color: #f2f2f2; } .article-section td { display: table-cell!important; border: 1px solid #cccccc; padding: 8px; } .article-section caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; text-align: left; } .chart-container { width: 440px; margin: 0 auto 16px auto; text-align: center; } .chart-container svg { display: block; margin: 0 auto; max-width: 100%; height: auto; } .chart-caption { font-size: 14px; color: #5f6368; text-align: center; margin-top: 4px; } .faq-grid { display: grid; grid-template-columns: 1fr 1fr; gap: 16px; margin-top: 12px; } .faq-item { background-color: #f8f9fa; border-left: 4px solid #1a73e8; border-radius: 6px; padding: 12px 16px; box-shadow: 0 1px 3px rgba(0,0,0,0.08); } .faq-item h3 { font-size: 16px; font-weight: bold; color: #1a73e8; margin-bottom: 8px; text-align: left; } .faq-item p { font-size: 15px; line-height: 1.5; margin-bottom: 0; color: #3c4043; } @media (max-width: 640px) { .chart-container { width: 100%; } .faq-grid { grid-template-columns: 1fr; } } .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

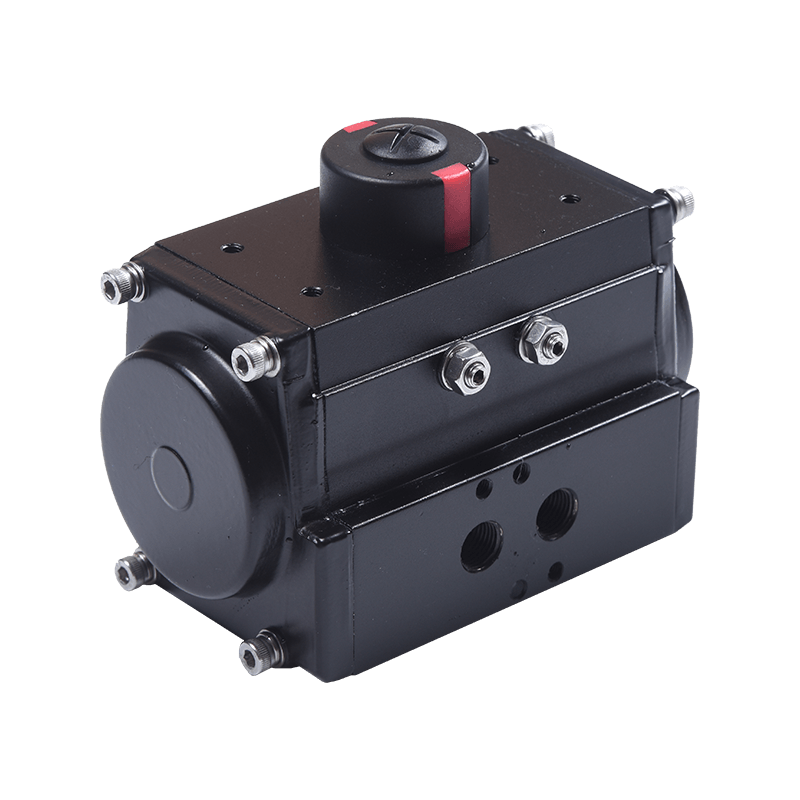

Una prueba en banco a 7 bar hace que casi cualquier actuador parezca decisivo. Mueva la misma unidad a una planta donde el cabezal baja a 4 bar durante el turno de la mañana y una válvula de mariposa que debería girar 90 grados se detiene en 84. Nada ha fallado. El suministro simplemente cayó por debajo de la presión que el cálculo del par asumió silenciosamente, y esa brecha entre el aire del banco de pruebas y el aire de la planta es donde comienzan la mayoría de los argumentos sobre la puesta en servicio. La respuesta práctica: hacer funcionar actuadores de válvulas neumáticas de uso general entre 2 y 8 barras, aproximadamente entre 29 y 116 psi, y tratar 5,5 bar (aproximadamente 80 psi) como un punto de referencia en lugar de un objetivo. Las unidades de doble efecto normalmente chocarán en algún lugar dentro de esa ventana. Las unidades de retorno por resorte necesitan la mitad superior para comprimir el paquete de resorte y solo el borde inferior para comenzar a moverse. Por debajo del mínimo, el trazo permanece incompleto; por encima del máximo, la vida útil del sello se acorta y los topes absorben impactos para los que nunca fueron dimensionados. De dónde proviene realmente la ventana de 2 a 8 barras Los actuadores de piñón y cremallera y de yugo escocés convierten la presión del aire en fuerza del pistón y luego convierten esa fuerza en torque a través del radio del piñón. Por lo tanto, el par de salida sigue la presión manométrica casi linealmente. A 4 bar se ve aproximadamente el 70 por ciento del par publicado a 5,5 bar; a 7 bar, aproximadamente el 125 por ciento. Esa relación de línea recta es exactamente la razón por la que una cifra, 5,5 bar, se convirtió en el punto de clasificación común para las tablas de torque de catálogo en toda la industria. Ventanas típicas de suministro de aire para actuadores de válvulas (barra) Doble efecto 2–8 retorno de primavera 3–8 Solenoide piloto 1,5–8 0 2 4 6 8 bar Las barras muestran la duración de trabajo habitual. El punto nominal detrás de la mayoría de las cifras de par publicadas es 5,5 bar. Las calificaciones corporales son un número separado y, a menudo, se malinterpretan. La mayoría de las carrocerías de aluminio de uso general se someten a pruebas de prueba muy por encima del rango de trabajo, pero el servicio continuo generalmente tiene un límite de 8 bar. La presión de prueba demuestra que la carcasa no explotará; la presión nominal le indica lo que los sellos, cojinetes y topes tolerarán turno tras turno, año tras año. Su mínimo real lo establece la válvula, no el actuador Una hoja de datos del actuador le indica qué par produce a una presión determinada. No puede decirle qué necesita su válvula. El par de apertura, el par de funcionamiento y el par de reasentamiento son tres valores diferentes, y el mayor de ellos gobierna la selección. La práctica de ingeniería común aplica un factor de seguridad de 1,3 a 1,5 además del par de válvula medido para cubrir la deriva de temperatura, los asientos secos y los sellos envejecidos. Par de salida relativo versus presión de suministro (5,5 bar = 100%) 0 40 80 120 160% 0 3 6 9 barras 5,5 barras El par relativo es aproximado: sigue la relación lineal del pistón, pero la fricción, la carga del resorte y los puertos significan que el valor real siempre debe provenir de la hoja de datos del actuador. Presión de suministro Par relativo Qué significa en el sitio 2 barras (29 psi) alrededor del 36% Marginales. Sólo viable para válvulas de bajo par con un generoso factor de seguridad. 3 barras (44 psi) alrededor del 55% Piso típico para una unidad de retorno por resorte que alcanza su carrera completa. 4 bares (58 psi) alrededor del 73% Común en plantas más viejas. Verifique el margen antes de aprobar la línea. 5,5 barras (80 psi) 100% El punto de calificación publicado. Úselo como punto de referencia de comparación. 7 bares (102 psi) alrededor del 127% Margen saludable. Observe la carga final en válvulas de carrera rápida. 8 barras (116 psi) alrededor del 145% Límite superior para la mayoría de las unidades de uso general. Si no está familiarizado con la aritmética, vale la pena dedicar veinte minutos a El cálculo del par detrás del tamaño del actuador. antes de que las válvulas lleguen al sitio, porque cambiar el tamaño después es costoso. Los actuadores con retorno por resorte llevan dos cifras de presión. Una unidad de doble efecto tiene un mínimo: cualquier presión produce el par requerido. Una unidad de retorno por resorte tiene dos, y mezclarlas es uno de los errores de especificación más comunes. La primera es la presión a la que el paquete de resortes comienza a moverse, a menudo alrededor de 2 bar. La segunda, y la que pertenece a la hoja de datos que le entrega al cliente, es la presión necesaria para completar el recorrido completo contra el resorte con la carga nominal adjunta. Debido a que los resortes consumen torque durante todo el recorrido, las variantes con retorno por resorte en nuestro Gama de actuadores neumáticos serie 10 se especifican con ambas cifras por separado en lugar de una sola línea de "presión de funcionamiento". Cuando el suministro oscila entre los dos números, el actuador se moverá pero es posible que no finalice la carrera, y ese es exactamente el comportamiento que los operadores describen como una válvula que "se cierra a medias". ¿Qué sucede en cada extremo del rango? Por debajo de 2 barras: la fuerza del pistón ya no supera la fricción del asiento más la carga del resorte. Las carreras se acortan, la retroalimentación de posición se desvía y el solenoide puede vibrar a medida que colapsa la presión piloto. Entre 2 y 3 barras: Las unidades de doble efecto a menudo todavía funcionan, mientras que las unidades de retorno por resorte frecuentemente no. Esta es la banda de ambigüedad en la que una válvula puede pasar una prueba de banco y fallar en servicio. 5,5 a 6 bares: el punto óptimo de funcionamiento normal. Margen de torsión adecuado con cargas de impacto y sello modestas. Por encima de 8 barras: extrusión del sello, desgaste acelerado del labio e impactos duros en los topes. Un movimiento más rápido también aumenta el riesgo de golpe de ariete en las líneas de líquido. Por encima de 10 bares: fuera de la clasificación de la mayoría de las carrocerías de aluminio de uso general, independientemente de lo que sugiera una prueba de prueba. La calidad del aire, la tubería y la caída del regulador son parte de las especificaciones de presión. El manómetro del compresor no es la presión que ve el actuador. Cada metro de tubo, cada codo, cada elemento filtrante y cada válvula solenoide elimina un poco, y un regulador cae por debajo de su punto de ajuste exactamente cuando un segundo actuador se activa y la demanda aumenta. La norma ISO 8573-1 proporciona el vocabulario del aire mismo: clases de partículas, agua y aceite. Un objetivo industrial práctico es una filtración de alrededor de 40 micrómetros, un punto de rocío lo suficientemente bajo como para evitar la condensación en el cilindro y una pequeña cantidad de neblina de aceite sólo si los sellos fueron diseñados para ello. Donde se pierde presión de suministro entre la planta y la válvula Planta de aire 6–8 barras Filtro-regulador establecer 5,5 bares válvula solenoide 1,5–8 bar Actuador 2–8 barras Dos hábitos cierran la mayor parte de esa brecha. Primero, coloque el regulador lo más cerca posible de la válvula y mida el tubo por orificio en lugar de por lo que ya se encuentra en la tienda. En segundo lugar, tome la lectura de puesta en marcha de un manómetro en la entrada del actuador mientras la válvula está en carrera, no en el filtro mientras la línea está inactiva. Una discrepancia de 1 barra entre esos dos puntos es completamente normal. Adaptación de la presión de suministro a una válvula real en cuatro pasos Recopile las cifras de torque de la válvula: apertura, funcionamiento y reinicio, a la temperatura real de la línea. Aplique un factor de seguridad de 1,3 a 1,5 al valor más alto. Lea la tabla de par del actuador a la presión más baja esperada del cabezal, no a los 5,5 bar nominales, y confirme que el margen sea positivo. Verifique el límite superior, la clase de calidad del aire y la pila de accesorios, luego confirme por escrito la presión de carrera completa para la caja de retorno por resorte. Ese tercer paso es el que salva proyectos. Un actuador elegido con par nominal y operado con un cabezal débil es una válvula que funciona en primavera y se atasca en agosto, cuando la demanda es más alta y la presión es más baja. Actuador de válvula neumática de cuarto de vuelta Hawks serie 10 Actuador de piñón y cremallera con modelos de doble acción y retorno por resorte, montaje ISO/NAMUR y tablas de torque para dimensionar contra la presión de suministro real. Ver producto → Cuando la presión de suministro cae, planifique la anulación manual Ningún sistema de aire es perfectamente confiable. Si una línea puede caer por debajo del mínimo de carrera completa durante un pico de demanda o un disparo del compresor, el procedimiento operativo necesita una respuesta, y "esperar por la presión" rara vez es una opción en una válvula de aislamiento crítica. Una caja de cambios desembragable se encuentra entre el actuador y el vástago de la válvula y permite que un técnico accione una palanca, desengrane la transmisión y finalice la carrera con el volante. El dimensionamiento sigue la misma lógica que el actuador: el volante debe entregar el par de válvula requerido con un esfuerzo de llanta realista, por lo que la relación de la caja de cambios debe verificarse con el mismo margen de 1,3 a 1,5 en lugar de elegirse únicamente por el tamaño de la brida. Caja de engranajes de giro parcial con desembrague de aluminio serie GD para operación manual de válvula Caja de cambios compacta con desembrague ISO 5211 para válvulas de mariposa, de bola y de macho, que ofrece un par de 180 a 5500 N·m y operación manual cuando el suministro de aire no está disponible. Ver producto → Preguntas comunes sobre la presión de funcionamiento neumática P1. ¿A qué rango de presión se debe operar un actuador neumático? La mayoría de los actuadores de válvulas de uso general están diseñados para 2 a 8 bar, siendo 5,5 bar el punto nominal utilizado en las tablas de par publicadas. P2. ¿Cuál es la presión de aire mínima para un actuador de retorno por resorte? El movimiento puede comenzar cerca de 2 bar, pero la carrera completa contra el resorte normalmente necesita 3 bar o más en la entrada del actuador. P3. ¿Una mayor presión de aire aumenta el par del actuador? Sí, casi linealmente. Aumentar el suministro de 5,5 a 7 bar añade aproximadamente un cuarto más de par, pero también más carga de sellado y tope. P4. ¿Por qué mi actuador se detiene antes de completar una carrera de 90 grados? Por lo general, la presión de entrada es inferior a la supuesta o el par de la válvula excede la salida del actuador a esa presión. Verifique el medidor mientras acaricia. P5. ¿Puedo hacer funcionar un actuador neumático por encima de 8 bar? No de forma continua en un cuerpo de aluminio estándar. Una presión de prueba más alta es una verificación de seguridad contra explosiones, no una clasificación de funcionamiento. P6. ¿Qué calidad de aire necesitan los actuadores neumáticos? Aire filtrado y seco de acuerdo con las clases ISO 8573-1: filtración de alrededor de 40 micras y un punto de rocío lo suficientemente bajo como para evitar que se forme condensación en el cilindro. .article-section{margin:0 0 28px 0;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;color:#1b3f63;line-height:1.35;border-left:4px solid #c0622c;padding-left:10px;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;color:#1b3f63;line-height:1.45;}.article-section p{font-size:16px!important;margin-bottom:12px;line-height:1.7;color:#333333;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;line-height:1.65;color:#333333;}.article-section table{display:table!important;width:100%;border-collapse:collapse;margin:6px 0 10px 0;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;background:#eef3f7;color:#1b3f63;font-size:15px;text-align:left;}.article-section td{display:table-cell!important;border:1px solid #cccccc;padding:8px;font-size:15px;color:#333333;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section a{color:#1b5e8c;text-decoration:underline;}.intro-section{background:#f4f8fb;border-left:4px solid #c0622c;border-radius:6px;padding:16px 18px;}.intro-section p:first-child{color:#1b3f63;font-weight:bold;}.alt-section{background:#f4f8fb;border-radius:6px;padding:16px 18px;}.article-section .chart{width:440px;margin:0 auto 18px auto;}.article-section .chart svg{display:block;width:100%;height:auto;}.chart-title{font-size:13px;color:#1b3f63;font-weight:bold;text-align:center;margin-bottom:10px;}.chart-note{font-size:12px!important;color:#8a97a3!important;text-align:center;margin-bottom:0!important;}.bc-row{display:flex;align-items:center;gap:8px;margin-bottom:9px;}.bc-label{width:96px;font-size:12px;color:#33475b;}.bc-track{position:relative;flex:1;height:14px;background:#e6edf3;border-radius:2px;}.bc-fill{position:absolute;top:0;height:14px;border-radius:2px;}.bc-fill.blue{background:#2f6f9e;}.bc-fill.orange{background:#c0622c;}.bc-fill.teal{background:#4a8f8b;}.w-da{left:22.2%;width:66.7%;}.w-sr{left:33.3%;width:55.6%;}.w-ps{left:16.7%;width:72.2%;}.bc-val{width:40px;font-size:12px;color:#33475b;text-align:right;}.bc-axis{display:flex;justify-content:space-between;margin-left:104px;margin-right:48px;margin-top:2px;font-size:11px;color:#8a97a3;}.axis-text{font-size:10px;fill:#8a97a3;}.iso-label{font-size:10px;fill:#33475b;}.iso-sub{font-size:9px;fill:#7b8794;}.faq-section{background:#f7fafc;border-radius:6px;padding:16px 18px;}.faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:14px;}.faq-item{background:#ffffff;border-left:4px solid #2f6f9e;border-radius:4px;padding:12px 14px;}.faq-item:nth-child(even){border-left-color:#c0622c;}.faq-item p{margin-bottom:0!important;font-size:14px!important;color:#44515e;}.faq-item h3{margin-bottom:8px!important;color:#1b3f63;}@media (max-width:640px){.article-section .chart{width:100%;}.faq-grid{grid-template-columns:1fr;}.bc-label{width:80px;}.bc-axis{margin-left:88px;margin-right:48px;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Una línea de aire TNP de un cuarto de pulgada que sigue goteando después de una semana de servicio rara vez es un problema con la cinta. La mayoría de las veces, el conector tocó fondo en el puerto o se detuvo una vuelta corta, por lo que las roscas cónicas nunca alcanzaron la interferencia que realmente produce el sellado. Una conexión NPT no utiliza una junta ni una junta tórica en una cara plana. Se sella porque dos roscas cónicas se presionan entre sí hasta que los flancos presionan metal con metal y el camino en espiral restante se une con sellador. La respuesta corta: NPT significa National Pipe Hilo, una rosca cónica de 60 grados estandarizada en ASME B1.20.1. Es la rosca de tubería predeterminada en válvulas, actuadores, instrumentos y accesorios de América del Norte, y sigue siendo la rosca de puerto en la mayoría de los accesorios de válvulas neumáticas y manuales ensamblados en todo el mundo. Lo que sigue explica cómo sella realmente la junta, por qué un conector de 1/4 NPT no mide un cuarto de pulgada y dónde la práctica de montaje decide si la junta se mantiene. Qué es realmente una conexión NPT NPT es una rosca cónica con un ángulo incluido de 60 grados, cortada en una forma cónica de 1:16 de diámetro, lo que equivale aproximadamente a 1,79 grados por lado. Las crestas y raíces son planas truncadas en lugar de puntas afiladas. Ese contacto plano sobre plano es precisamente la razón por la que el NPT estándar no es autosellante: la cresta de la rosca macho nunca llega a la raíz de la rosca hembra, por lo que un espacio helicoidal continuo va desde el exterior de la junta hacia el interior. Dos mecanismos cierran esa brecha. El par de apriete fuerza a que los flancos de rosca de las mitades macho y hembra entren en contacto, produciendo una cuña de metal con metal a lo largo de la longitud acoplada. El sellador (cinta de PTFE, pasta o resina anaeróbica) llena el canal espiral restante. Quite cualquiera de los dos y la junta tendrá fugas, sin importar lo que diga la llave dinamométrica. El estándar define ambas mitades del par: rosca externa (NPT macho) y rosca interna (NPT hembra), desde 1/16 hasta 24 pulgadas. Los ensambladores que trabajan con accesorios pequeños como rutina tienden a apuntar a al menos cinco roscas completamente enganchadas, porque menos vueltas significan que la carga se asienta en un área demasiado pequeña para permanecer apretada bajo ciclos de presión y vibración. Por qué un 1/4 NPT no es un cuarto de pulgada El tamaño nominal NPT se refiere al diámetro interior de la tubería de hierro en la que se cortó originalmente la rosca, no a la rosca en sí. Un conector de 1/4 NPT mide 13,7 mm (0,540 pulg.) en el extremo grande de la rosca y admite 18 roscas por pulgada. Comprar a ojo en el diámetro exterior es la forma más rápida de pedir la pieza equivocada, y es por eso que tantas solicitudes de mantenimiento llegan con una fotografía y una regla en lugar de un número de pieza. Datos dimensionales NPT de ASME B1.20.1; El diámetro exterior se mide en el extremo grande de la rosca. Tamaño nominal Hilos por pulgada Diámetro exterior Hardware típico 1/8 27 10,3 mm (0,405 pulgadas) Puertos de calibre, pilotos de actuador pequeños 1/4 18 13,7 mm (0,540 pulgadas) Válvulas solenoides, puertos piloto del actuador 3/8 18 17,1 mm (0,675 pulgadas) Filtros reguladores, cilindros medianos 1/2 14 21,3 mm (0,840 pulgadas) Cuerpos de válvulas, entradas de conductos 3/4 14 26,7 mm (1,050 pulgadas) Válvulas de proceso más grandes, colectores 1 11.5 33,4 mm (1,315 pulgadas) Conexiones de línea principal 1-1/4 11.5 42,2 mm (1,660 pulgadas) Cabeceras y ramales 1-1/2 11.5 48,3 mm (1.900 pulgadas) Tuberías de proceso, filtros 2 11.5 60,3 mm (2,375 pulgadas) Puertos grandes para válvulas y bombas 1/8 10,3 milímetros 1/4 13,7 milímetros 3/8 17,1 milímetros 1/2 21,3 milímetros 3/4 26,7 milímetros 1 33,4 milímetros 1-1/4 42,2 milímetros 1-1/2 48,3 milímetros 2 60,3 milímetros Diámetro exterior por tamaño nominal NPT: la cifra nominal sigue el diámetro interior de la tubería antigua, no la rosca. Cómo se compone una junta NPT El ajuste es el acto controlado de convertir una rosca macho cónica en un puerto cónico hasta que los flancos interfieran. Dos límites importan. Un acoplamiento demasiado pequeño deja el espacio en espiral más ancho de lo que el sellador puede salvar. Demasiado compromiso calza la rosca con tanta fuerza que una protuberancia de aluminio fundido se agrieta, a menudo uno o dos días después del ensamblaje en lugar de en el banco, una vez que el ciclo térmico termina el trabajo. Formularioa de 60°, conicidad 1:16 (≈1,79° por lado) El sellador llena la espiral. espacio entre la cresta y la raíz Maquillaje: apretado a mano plus 1,5 a 3 vueltas de llave La profundidad del puerto detiene el maquillaje; tocar fondo puede destrozar al jefe Corte isométrico: el orificio cónico y la rosca macho interfieren a lo largo de los flancos, mientras que el sellador cierra la hélice restante. Como rango de trabajo, la mayoría de los herrajes de 1/8 a 1/2 NPT se aprietan manualmente más 1,5 a 3 vueltas de llave. Un accesorio que sigue girando sin aumentar la resistencia suele ser un estándar de rosca incorrecto, una rosca dañada o un puerto que ya ha sido escariado debido a un ajuste excesivo repetido. En los cuerpos de actuador y caja de cambios de aluminio, siga la cifra de torsión del fabricante del hardware en lugar de sentirla, porque el desprendimiento de roscas y el agrietamiento del jefe ocurren mucho antes de que la unión parezca apretada. TNP contra BSPT, BSPP y NPTF El ángulo y el paso del hilo son los que separan los estándares, y la diferencia es invisible en un estante. NPT utiliza una forma de 60 grados; BSPT y BSPP utilizan 55 grados. En 1/8 y 1/4 el paso también difiere, por lo que un conector BSPT comienza en un puerto NPT y se bloquea sólidamente en una o dos vueltas, irritando ambas roscas. Desde la mitad hacia arriba el tono coincide, lo que hace que el desajuste sea mucho más difícil de sentir, y es exactamente por eso que los tamaños pequeños son los que se fuerzan. Compilado de ASME B1.20.1 (NPT), ASME B1.20.3 (NPTF), ISO 7-1 (BSPT) e ISO 228-1 (BSPP). Thread ángulo Form como sella donde lo encuentras NPT 60° Cónico 1:16 Interferencia de flanco más sellador Válvulas, actuadores e instrumentos norteamericanos. NPTF 60° Sello seco cónico Interferencia cresta-raíz, sin sellador Juntas de sellado seco para automóviles e hidráulicas BSPT (R) 55° Cónico 1:16 Interferencia de flanco más sellador Tuberías europeas y asiáticas BSPP (G) 55° paralelo Arandela adherida o junta tórica en una cara Puertos de ancho y colector europeos TNP (ASME B1.20.1) BSP (ISO 7-1) 0 10 20 TPI 1/8 1/4 3/8 1/2 3/4 1 Hilos por pulgada por tamaño nominal. El tono difiere en 1/8 y 1/4, luego converge, razón por la cual las mezclas de tamaño pequeño se atascan más rápido. Donde aparecen los puertos NPT en el hardware de la válvula y del actuador En el hardware de válvulas y actuadores, las roscas NPT se agrupan en algunos lugares predecibles. Saber cuál está mirando acorta la búsqueda de fallas, porque una fuga en un tapón o en un casquillo de entrada no dice nada sobre el sellado interno de la válvula. Puertos de aire piloto en actuadores neumáticos y válvulas de solenoide, generalmente de 1/8 a 3/8 NPT Puertos de calibre, ventilación y drenaje en cuerpos de válvulas y cajas de engranajes de parte de vuelta, a menudo 1/4 o 1/2 NPT Entradas de conducto en carcasas de interruptores de límite y posicionadores, comúnmente 1/2 NPT Hardware de preparación de aire: filtros, reguladores y lubricadores. Puntos de despegue de instrumentos y colectores sobre patines. Los puertos piloto son la fuente más común de fugas lentas en el servicio neumático, porque el conector es pequeño, el sellador se aplica rápidamente y el puerto se encuentra en una carcasa de aluminio que tiene muy poca tolerancia al ajuste excesivo. Especifique el tamaño del puerto junto con el consumo de aire del actuador y el par requerido, no después de pedir las tuberías. Actuador neumático de piñón y cremallera Hawks serie 10 Actuador de cuarto de vuelta con interfaces de montaje y aire NAMUR, montaje inferior ISO5211/DIN3337 y opciones de doble acción o retorno por resorte para automatización de válvulas. Ver producto → En una caja de engranajes de fracción de vuelta, las aberturas roscadas suelen ser respiraderos, puntos de engrase o interfaces de montaje de interruptores de límite en lugar de conexiones a proceso. Un tapón de ventilación que gotea a menudo se diagnostica como una falla en la caja de cambios cuando la carcasa misma está en buen estado; esta explicación de cómo funciona una caja de cambios de fracción de vuelta cubre qué aberturas deben sellarse y cuáles no. Una lista de verificación en el taller para un ensamblaje sin fugas La mayoría de los fracasos del TNP son de procedimiento, no dimensionales. La siguiente secuencia detecta la mayoría de ellos antes de que se presurice el sistema. Confirme el estándar, no solo el tamaño: mida el diámetro exterior y verifique el paso con un calibre de rosca antes de tomar una llave. Inspeccione ambas roscas en busca de rebabas, irritación o apriete excesivo previo; un puerto hembra estirado nunca volverá a sellarse. Limpie los hilos y elimine los residuos; Los fragmentos de PTFE que quedan en una línea piloto eventualmente encontrarán el carrete del solenoide. Aplique sellador únicamente a la rosca macho: dos o tres vueltas de cinta de PTFE en la dirección de apriete, o una fina capa de sellador anaeróbico, dejando la primera rosca al descubierto. Enganche con la mano hasta que quede ajustado, luego gire de 1,5 a 3 vueltas y deténgase si la resistencia aumenta bruscamente o si el accesorio toca fondo. Pruebe la presión de la junta antes de la puesta en servicio y vuelva a comprobarla después del primer ciclo térmico. Modos de falla que vale la pena diseñar El ajuste excesivo es la principal causa de chatarra en los puertos de aluminio. Un conector NPT es una cuña y un saliente fundido tiene una resistencia circular finita; una vez que se agrieta, la carcasa es un desecho en lugar de un elemento reparable. El roscado cruzado viene en segundo lugar, generalmente al iniciar un accesorio en ángulo porque el tramo de tubería está desalineado. Las fallas relacionadas con los selladores son las terceras: muy poca cinta y la hélice permanece abierta, demasiada y la cinta migra aguas abajo hacia válvulas e instrumentos. Mención aparte merecen los armarios eléctricos. La humedad dentro de la carcasa de un interruptor de límite generalmente ingresa a través de una entrada de conducto de 1/2 NPT poco apretada o una entrada equipada sin prensaestopas, no a través del cuerpo del interruptor en sí. Interruptor de límite de posición de válvula serie ALS Interruptor de límite IP67 compacto para retroalimentación de posición de válvula en áreas peligrosas y resistentes a la intemperie, con entradas de cable dobles y opciones de sensor mecánico, inductivo o magnético. Ver producto → Adquisición de hardware con puerto NPT y roscas de calibre verificado La calidad del hilo es una cuestión de fabricación, no de montaje. Un puerto que se golpea con una herramienta desgastada pasará una verificación visual y aún así tendrá fugas, por lo que los compradores deben preguntar cómo se verifica la rosca en lugar de si se inspecciona. Los calibres de anillo y tapón L1, aplicados a una frecuencia definida durante la producción, muestran si la longitud efectiva de la rosca se encuentra dentro de la banda de tolerancia que permite ASME B1.20.1; Los indicadores de pasa/no pasa en el taller y un plan de muestreo documentado son la evidencia práctica. Para los componentes de aluminio fundido, el espesor de la pared alrededor del saliente es tan importante como la propia rosca. Las uniones poco apretadas tienen fugas, las uniones demasiado apretadas se agrietan y ambos resultados se remontan a la cantidad de material y a la cantidad de material que queda en el diseño de fundición alrededor del puerto. Un proveedor que controla la fusión, la fundición, el mecanizado y la inspección final bajo un mismo techo puede corregir la geometría del saliente antes de cortar las herramientas en lugar de después del primer lote rechazado. Reductores de engranajes de válvula de cuarto de vuelta de aluminio serie CF Cajas reductoras en aleación de aluminio para válvulas de mariposa, bola y macho, con recubrimiento resistente a la corrosión, rodamientos de agujas, montaje ISO5211 y modelos hasta 5500 Nm. Ver producto → Ningbo Hawks Auto Parts produce componentes de accionamiento de válvulas de aluminio y hierro fundido (palancas manuales, cajas de cambios de media vuelta manuales y con desembrague, actuadores neumáticos y accesorios de cajas de cambios) para programas OEM donde las roscas de los puertos, la capacidad de torsión y el sellado se especifican juntos. el perfil de la empresa describe el flujo interno de fundición, mecanizado, tratamiento térmico e inspección que se encuentra detrás de esas piezas. Preguntas frecuentes sobre conexiones NPT ¿Qué significa NPT en un puerto de válvula o actuador? National Pipe Thread, una rosca de tubería cónica de 60 grados definida en ASME B1.20.1. En actuadores neumáticos, válvulas solenoides y cajas de engranajes, es la rosca de puerto estándar para aire piloto, medidores y tapones de ventilación. ¿Puedo atornillar un conector BSP en un puerto NPT? No de forma segura. Los ángulos de la rosca difieren (55° frente a 60°), y en 1/8 y 1/4 el paso también difiere, por lo que el accesorio se atasca en una o dos vueltas y daña ambas roscas. A partir de la mitad el tono coincide y la discrepancia es mucho más difícil de detectar al tacto. ¿Hasta qué punto se debe apretar una conexión NPT? Apriete a mano, luego de 1,5 a 3 vueltas de llave para la mayoría de los herrajes de 1/8 a 1/2 NPT, dentro de la cifra de torsión del fabricante. Deténgase inmediatamente si la resistencia aumenta bruscamente o si el conector toca fondo en el puerto. ¿Una junta NPT necesita cinta o sellador de PTFE? Sí. Las roscas NPT estándar no son autosellantes porque la cresta nunca llega a la raíz, dejando un camino de fuga helicoidal. Utilice dos o tres vueltas de cinta en la dirección de apriete, o un sellador líquido, únicamente en la rosca macho. Las roscas de sellado seco NPTF son la excepción. ¿Cuál es la diferencia entre NPT y NPTF? NPTF es la versión de sellado seco cubierta por ASME B1.20.3, con dimensiones de cresta y raíz controladas para que las roscas interfieran y sellen sin sellador. Los dos parecen casi idénticos en un estante y frecuentemente se mezclan en las tiendas de mantenimiento. ¿Por qué un conector de 1/4 NPT mide más de 1/4 de pulgada? El tamaño nominal se refiere al diámetro interior del tubo de hierro histórico, no a la rosca. Una rosca de 1/4 NPT mide 0,540 pulgadas (13,7 mm) en el extremo grande y tiene 18 roscas por pulgada, por lo que siempre mide según el estándar y el número de hilos. .article-section{color:#333333;line-height:1.7;padding:18px 20px;margin-bottom:16px;background:#ffffff;border:1px solid #e2e9f0;border-radius:10px;}.article-section.sec-intro{background:#f4f8fb;border-left:6px solid #1f4e79;}.article-section.sec-alt{background:#fbfcfe;}.article-section.sec-ports{background:#f4f8fb;}.article-section.sec-diagram{background:#fdfefe;}.article-section.sec-faq{background:#f7fafc;border-left:6px solid #e08a2e;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;color:#1f4e79;padding-left:12px;border-left:5px solid #e08a2e;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;color:#1f4e79;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;padding-left:0;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display: table!important;width:100%;border-collapse:collapse;margin:16px 0;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;background:#eef3f8;color:#1f4e79;text-align:left;}.article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section .chart{width:440px;margin:18px auto;display:block;}.article-section .chart svg{width:100%;height:auto;display:block;}.article-section .chart figcaption{font-size:13px;color:#808080;font-style:italic;text-align:center;margin-top:6px;}.article-section .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:12px;}.article-section .faq-item{background:#eef3f8;border-left:4px solid #2c6fa8;border-radius:6px;padding:12px 14px;}.article-section .faq-item p{font-size:15px!important;margin-bottom:0;color:#42566b;}@media screen and (max-width:640px){.article-section .chart{width:100%;}.article-section .faq-grid{grid-template-columns:1fr;}.article-section table{font-size:14px;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff;box-shadow:0 0 5px rgba(31,41,55,.08)}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:148px}.product-card .pc-img{width:auto!important;min-width:0!important;max-width:min(36%,240px)!important;height:auto!important;min-height:0!important;max-height:148px!important;aspect-ratio:auto!important;object-fit:contain!important;flex:0 0 auto;display:block;align-self:center}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

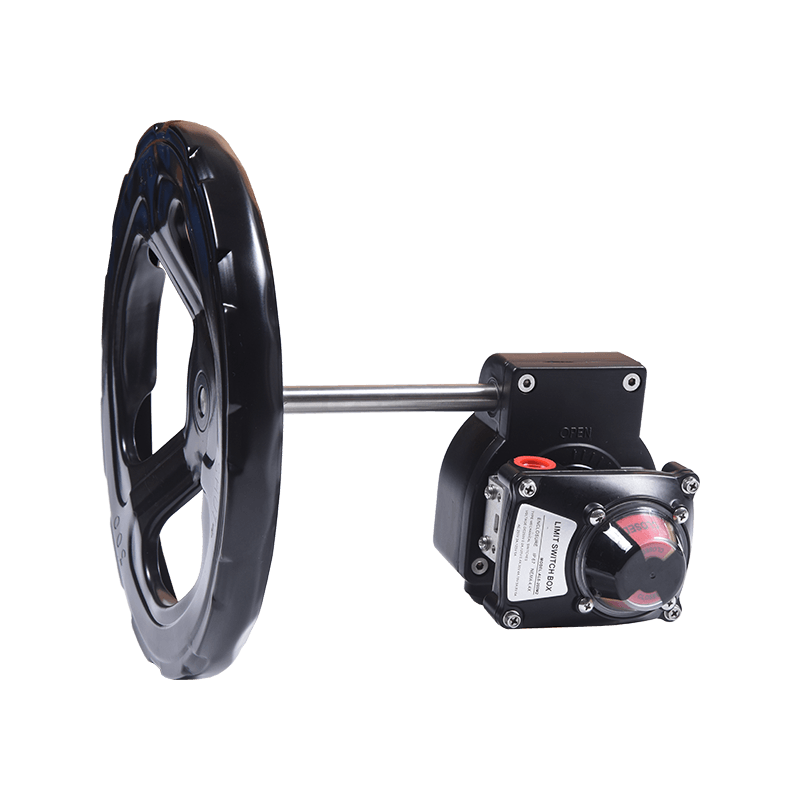

Una válvula de mariposa en una línea de retrolavado de filtro muestra CERRADO en la pantalla de la sala de control, pero el medio aún se desliza por el asiento. El disco está ubicado a unos seis grados del asiento, y la señal que convenció al PLC de que la válvula estaba cerrada provino de una leva dentro de una caja de interruptores de límite que se ajustó manualmente durante la puesta en servicio. En realidad, nada falló. El interruptor hizo exactamente lo que se le dijo que hiciera, y ese es el problema. Un interruptor de límite de válvula es un sensor de posición dentro de una carcasa. Así tratado en la fase de dibujo, requiere unos minutos de atención. Considerado como un accesorio que se atornilla al final de un proyecto, se convierte en un elemento de mantenimiento recurrente y, en funcionamiento con interlock, en un riesgo real. A continuación: qué hace el dispositivo, dónde se monta en las válvulas de fracción de vuelta, qué números de hoja de datos deciden si funciona y cómo configurar las levas para que el exceso de carrera sea útil. Qué hace realmente un interruptor de límite de válvula Un interruptor de límite convierte la posición de la válvula mecánica en una señal eléctrica discreta. En el interior de la carcasa, un eje accionado por el vástago, reductor o actuador lleva levas regulables. Cada leva dispara un bloque de contactos en un ángulo establecido, cambiando un circuito normalmente abierto o normalmente cerrado, y el sistema de control lee ese cambio como abierto, cerrado o no en la posición esperada. Dos puntos previenen la mayoría de los errores de especificación: Un interruptor de límite no es un transmisor de posición. Informa estados discretos en ángulos establecidos; un transmisor de 4-20 mA informa un ángulo continuo y cuesta considerablemente más. La mayoría de los proyectos necesitan uno u otro, no ambos. La clasificación del bloque de contactos decide la supervivencia, no la vivienda. Los bloques se clasifican según IEC 60947-5-1 en categorías de utilización como AC-15 (circuitos de control de CA) y DC-13 (circuitos de control de CC). La cifra del DC-13 suele ser una fracción de la cifra del AC-15 para el mismo bloque. Seleccionar el número de CA y luego cambiar una bobina de solenoide de 24 VCC es una forma confiable de soldar contactos para cerrarlos. Las opciones de detección son menores de lo que sugiere un catálogo: bloques mecánicos SPDT o DPDT para indicación general de apertura/cierre y enclavamientos, sensores de proximidad inductivos donde el conteo de ciclos es alto e interruptores de láminas magnéticos donde los contactos deben permanecer sellados en ambientes húmedos. Donde se monta un interruptor de límite en una válvula de parte de vuelta En la práctica aparecen tres rutas de montaje, y cada una cambia lo que realmente mide el interruptor. En caja de cambios manual de fracción de vuelta. El interruptor se encuentra en la brida superior de la caja de cambios y es accionado por un adaptador de eje, por lo que la salida de la caja de cambios se convierte en la referencia de posición para una válvula operada manualmente. Cómo funciona una caja de cambios de fracción de vuelta Es una base útil antes de arreglar la geometría del adaptador. Sobre un actuador neumático. La caja se monta en la interfaz de accesorios del actuador. Para los actuadores de fracción de vuelta, esa interfaz sigue VDI/VDE 3845, comúnmente llamada NAMUR, mientras que la brida de válvula a actuador sigue la norma ISO 5211. Una caja construida para ambas interfaces se coloca en la mayoría de los actuadores de cuarto de vuelta sin un dibujo de adaptador especial. Directamente en el vástago de la válvula con un soporte. Se utiliza donde no hay caja de cambios ni actuador. El soporte se convierte entonces en el eslabón débil: cualquier flexión bajo torsión aparece como un error de posición. Vista isométrica: caja de interruptores, interfaz de montaje y accionamiento interno Indicador visual Tapa con pernos entrada de cable M20 Cuerpo fundido a presión Interfaz de montaje NAMUR Esquema de una caja de interruptores en una interfaz de fracción de vuelta; Las levas internas y el bloque de terminales se encuentran detrás de la cubierta. La precisión del montaje es más importante de lo que esperan los compradores. Dos grados de movimiento perdido en un adaptador de eje consumen aproximadamente una quinta parte de la resolución disponible en un rango de recorrido de 90 grados, antes de que comience cualquier ajuste de la leva. Interruptor de límite serie ALS 1. Diseño compacto y hermoso, carcasa de aluminio fundido a presión con recubrimiento de polvo de poliéster o carcasa de acero inoxidable (304/316). Ver producto → Cuando el interruptor se compra como un artículo del catálogo en lugar de un conjunto personalizado, confirme el adaptador del eje, la configuración de la leva y la entrada del cable con el dibujo del actuador en la etapa de cotización. Los números de la hoja de datos que deciden el resultado La mayoría de las fallas del interruptor de límite de válvula se remontan a un parámetro que nunca entró en la especificación de compra. Gamas y opciones típicas para finales de carrera de válvulas industriales; Confirme cada valor con la hoja de datos del proveedor antes de realizar el pedido. Parámetro Opciones típicas ¿Por qué decide el resultado? Protección del recinto IP65, IP66, IP67, IP68 según IEC 60529 IP67 cubre inmersión temporal durante 30 minutos a 1 m. Los fosos y zonas de lavado lo necesitan; un patín interior seco no lo hace. Configuración de contacto SPDT, DPDT, dos SPDT independientes Las señales de indicación y enclavamiento separadas necesitan DPDT o un segundo bloque. Calificación de contacto Valores AC-15 y DC-13 según IEC 60947-5-1 La clasificación DC-13 normalmente es mucho más baja que la AC-15 en el mismo bloque. Rango de recorrido y ajuste de leva 0-90 grados ajustable, con ajuste fino Cubre válvulas de mariposa, de bola y de tapón; Los deberes de 120 grados necesitan confirmación por escrito. Entrada de cables M20 x 1,5, 1/2 pulg. NPT Un casquillo que no coincide con la entrada es un camino de agua directo al bloque de terminales. Material de la carcasa Aluminio fundido a presión, con recubrimiento en polvo Maneja mejor los impactos, los rayos UV y el lavado que las láminas de metal delgadas. Temperatura ambiente Comúnmente -20 a 80 °C El frío endurece la grasa y los sellos; el calor ablanda las juntas y acorta la vida útil de los contactos. Adaptador de eje Cuadrado, estrella o enchavetado para que coincida con el eje impulsor Un adaptador que no coincide crea una pérdida de movimiento que ningún ajuste de la cámara puede eliminar. Indicador visual Cúpula o flecha con escala de 0 a 90 grados. Permite la verificación en campo sin quitar la cubierta. Ajuste de leva, sobrecarrera e histéresis En una válvula de 90 grados, la leva cerrada normalmente se ajusta unos grados antes de que el disco llegue al asiento y la leva abierta unos grados antes del tope mecánico. Dos números determinan si eso funciona: el recorrido excesivo disponible para el bloque después del accionamiento y la histéresis, el recorrido diferencial entre el ángulo de accionamiento y el ángulo de reinicio. Configurar una leva a dos grados del tope con un bloque que tiene cinco grados de histéresis produce vibración: el contacto se reinicia, se vuelve a disparar e inunda el PLC con señales conflictivas. Un margen más amplio no cuesta nada en términos de precisión. Margen de sobrecarrera restante después de cada ajuste de leva Leva a 88° 2° Leva a 85° 5° Leva a 80° 10° 0° 5° 10° Ejemplo de diseño en un ciclo de 90 grados; Los márgenes se calculan a partir del ángulo establecido, no de los datos de campo medidos. Secuencia de ajuste que se mantiene: lleve la válvula a la posición cerrada, afloje el tornillo de la leva, gire la leva hasta que el contacto se active y luego bloquee el tornillo. Repita en la posición abierta. Realice un ciclo de la válvula varias veces y confirme la señal en la entrada del PLC en lugar de con un probador de continuidad en el bloque de terminales. Los tornillos de leva son sujetadores mecánicos y se mueven bajo vibración, por lo que vale la pena solicitar caras de leva dentadas o un compuesto bloqueador de roscas. Modos de falla que aparecen en el campo Los informes de servicio para retroalimentación de posición de un cuarto de vuelta repiten seis causas: Ingreso de agua a través de una glándula no coincidente. Los contactos se corroen y las señales se vuelven intermitentes meses antes de fallar por completo. Deriva de la leva. La vibración y los ciclos térmicos diarios mueven una leva bloqueada solo con la mano, por lo que la indicación deja de coincidir con la válvula. Contactos soldados en cargas inductivas de CC. Las bobinas de solenoide y los relés en circuitos de 24 VCC producen una patada que un bloque clasificado sólo en su cifra de CA no puede absorber. Daños por exceso de recorrido. Una leva colocada demasiado lejos del tope permite que el actuador empuje el bloque más allá de su límite de recorrido, doblando el émbolo o la palanca. Movimiento perdido en el adaptador. El interruptor está retrasado con respecto a la válvula entre dos y cinco grados, por lo que la posición informada es sistemáticamente incorrecta en ambos extremos. Carcasas respiratorias. Una caja sellada que se calienta con el sol y se enfría por la noche aspira aire húmedo a través de una junta desgastada. La misma lista se aplica cuando una válvula operada manualmente se convierte a funcionamiento automatizado. Mover el interruptor de la brida superior de una caja de cambios a una interfaz de accesorios del actuador también cambia la imagen del par: el actuador debe dimensionarse para el par de rotura de la válvula, no para el par de funcionamiento. Actuador neumático serie 10 Características de diseño del actuador neumático Hawks serie 10 Ver producto → Cuando el plan es la automatización, especifique el actuador, la caja de interruptores y la interfaz de montaje juntos, de modo que la pila de accesorios se dimensione en una pasada en lugar de tres. Consideraciones de abastecimiento para OEM y compradores de proyectos Los interruptores de límite son lo suficientemente simples como para que las diferencias de precio sean fáciles de ver y las diferencias de calidad no. Cinco puntos separan un interruptor que dura una década de uno que se reemplaza dos veces al año. Primero arregle la interfaz. Escriba ISO 5211 y VDI/VDE 3845 en el dibujo antes de solicitar cotizaciones. Los desajustes de interfaz son el cambio tardío más costoso en un paquete de válvulas. Mire la carcasa, no la etiqueta. Un cuerpo de aluminio fundido con una capa de polvo adecuada resiste el impacto y los rayos UV mucho mejor que la chapa estampada. Pide pruebas. Las clasificaciones de gabinete según IEC 60529, los certificados de materiales de fundición, la numeración de terminales y un diagrama de cableado deben estar disponibles sin negociación. Confirmar las piezas de desgaste. Las levas, los adaptadores de eje, las juntas y las cúpulas indicadoras deben solicitarse como repuestos, idealmente en stock. Utilice el tiempo de ingeniería del proveedor. La geometría del adaptador, los perfiles de leva, la disposición de los terminales, las placas de identificación y las entradas de cables son puntos de personalización razonables para los programas OEM, y un proveedor que funde y mecaniza internamente generalmente absorbe un cambio de dibujo sin necesidad de remodelar todo el conjunto. Nuestra capacidad de fundición y mecanizado Es un buen lugar para iniciar esa conversación. En los paquetes de válvulas operadas manualmente, el interruptor y la caja de cambios generalmente se compran juntos, y el ajuste entre ellos decide qué tan bien la indicación sigue a la válvula. Caja de cambios de fracción de vuelta manual de aluminio serie 20 Introducción y características Ver producto → Preguntas frecuentes P1. ¿Para qué se utiliza un interruptor de límite de válvula? Convierte la posición de la válvula en señales eléctricas discretas, generalmente abiertas y cerradas, para indicación remota, enclavamientos PLC, secuenciación de bombas y lógica de seguridad. Algunas versiones agregan una señal a mitad de recorrido. P2. ¿Cuál es la diferencia entre un interruptor de límite y un transmisor de posición? Un interruptor de límite proporciona estados de encendido/apagado en ángulos establecidos. Un transmisor de posición emite una señal continua de 4-20 mA proporcional al recorrido. Utilice un interruptor para indicación y enclavamientos, un transmisor para control de modulación. P3. ¿Qué clasificación IP necesita un interruptor de límite de válvula? Los patines de interior suelen estar bien con IP65. Las instalaciones al aire libre, de lavado y en foso requieren IP66 o IP67 según IEC 60529, donde IP67 cubre la inmersión temporal durante 30 minutos a 1 m. P4. ¿Se puede montar un final de carrera en una caja de cambios manual de fracción de vuelta? Sí. La mayoría de las cajas de cambios manuales de media vuelta aceptan una caja de interruptores en la brida superior con un adaptador de eje, por lo que una válvula de mariposa o de bola operada manualmente puede informar la posición a la sala de control. P5. ¿Cómo se configuran las levas en un interruptor de límite de válvula? Cierre la válvula, gire la leva cerrada hasta que se active el contacto y bloquee el tornillo. Repita en la posición abierta, dejando algunos grados de sobrecarrera, luego haga girar la válvula varias veces para confirmar la repetibilidad. P6. ¿Cuál es la diferencia entre los bloques de contactos SPDT y DPDT? SPDT proporciona un circuito de conmutación por interruptor; DPDT ofrece dos circuitos de conmutación independientes, lo que permite que las señales de indicación y enclavamiento provengan de la misma cámara sin compartir un contacto. .article-section{margin-bottom:24px;padding-bottom:20px;border-bottom:1px solid #e8eef4;}.article-section:last-of-type{border-bottom:none;padding-bottom:0;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display:table!important;border-collapse:collapse;width:100%;margin-bottom:12px;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display:table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section .chart{width:440px;margin:0 auto 10px;}.article-section .chart svg{width:100%;height:auto;display:block;}.article-section .chart-caption{color:#808080;font-style:italic;text-align:center;}.article-section .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:14px;}.article-section .faq-item{background:#f2f7fb;border-left:4px solid #3b7ea1;border-radius:6px;padding:14px;}.article-section .faq-item h3{color:#1f4e66;margin-bottom:8px;}@media (max-width:640px){.article-section .chart{width:100%;}.article-section .faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Con el mismo paquete de válvula de cuarto de vuelta llegan dos documentos: un diagrama esquemático neumático y una hoja de datos del actuador neumático. El dibujo muestra una válvula solenoide 5/2 que alimenta un actuador giratorio de doble acción, con un resorte tirado en la caja final para servicio de cierre en caso de falla. La hoja de datos cita un par de salida de 5,5 bar. Ninguno de los documentos responde a la pregunta que decide si la línea realmente aísla: ¿ese actuador asentará el disco a 4 bar en una mañana fría, con un resorte devorando parte de la salida? Un diagrama esquemático neumático es un documento lógico. Fija posiciones, conexiones de puertos, rutas de flujo, secuencia y dirección de falla, y normalmente se dibuja en el estado desenergizado utilizando símbolos definidos por ISO 1219-1 y establecidos según ISO 1219-2. No mide nada. La fuerza, el par, el consumo de aire y las interfaces de montaje son valores de ingeniería que se encuentran detrás de los símbolos, y esa brecha es donde comienzan la mayoría de los problemas de las vueltas parciales. Qué define el dibujo y qué deja en blanco Lea un esquema de la misma manera que lee un diagrama de cableado: muestra qué se conecta a qué y en qué orden, no qué tan grande debe ser el conductor. Un diagrama esquemático neumático bien dibujado le indicará: el tipo de válvula y su número de posiciones, como 3/2, 5/2 o 5/3; la ruta del aire comprimido desde el suministro hasta el escape; cómo se acciona cada válvula, ya sea mediante palanca manual, presión piloto, solenoide o resorte; la posición de falla cuando se pierde aire o energía eléctrica; qué accesorios se encuentran en el circuito, como filtros-reguladores, silenciadores, finales de carrera y anulaciones manuales. No te dirá: diámetro interior del cilindro, carrera o par del actuador giratorio; coeficiente de flujo de la válvula y caída de presión en el circuito; materiales, roscas de puerto y tolerancias dimensionales; la interfaz de montaje entre el actuador, la caja de cambios y la válvula. El último punto tiene consecuencias comerciales. Dos proveedores pueden dibujar un circuito 5/2 idéntico y aun así enviar piezas que no se atornillan, porque el dibujo no dice nada sobre el tamaño de la brida o la interfaz del carrete. Símbolos de válvulas: posiciones, puertos y caja de flujo. El cuadrado es una posición, no un componente. Cada cuadrado en el símbolo de una válvula de control direccional representa una posición de válvula, por lo que dos cuadrados significan dos posiciones. Dentro de un cuadrado, una flecha marca un camino de flujo que está abierto en esa posición, mientras que una línea perpendicular o una T marca un puerto bloqueado. El cuadro dibujado más cerca de las conexiones del puerto es la posición que toma la válvula cuando no está accionada, que es como se lee la posición de falla directamente en el dibujo. Números de puerto que vale la pena memorizar Puerto 1: suministro de presión desde la unidad de preparación de aire. Puertos 2 y 4: líneas de trabajo que van al actuador. Puertos 3 y 5: puertos de escape, generalmente equipados con silenciadores o controladores de velocidad. Puertos 12 y 14: líneas de señal piloto para válvulas operadas por piloto. Vías versus puertos Una válvula 5/2 tiene cinco puertos y dos posiciones; una válvula 3/2 tiene tres puertos y dos posiciones. La diferencia práctica entre una válvula 4/2 y una 5/2 es la ruta de escape. La válvula 5/2 proporciona a cada línea de trabajo su propio escape, por lo que domina los circuitos de actuador de doble acción donde cada dirección necesita un control de velocidad independiente. El lado del actuador: cilindros, actuadores rotativos y posición de fallo Los cilindros lineales aparecen como un rectángulo con un pistón y un vástago. Las versiones de simple efecto llevan una conexión de aire, las versiones de doble efecto dos. En cambio, las aplicaciones de cuarto de vuelta utilizan un actuador neumático giratorio o de fracción de vuelta, dibujado como un cuerpo con un elemento giratorio y normalmente dos conexiones de aire. Debido a que un actuador giratorio produce torque directamente en lugar de a través de un varillaje, su símbolo no dice casi nada sobre si realmente puede mover la válvula. El retorno por resorte se dibuja como un resorte en el cuadro final y nunca está libre. Un actuador de retorno por resorte cede parte de su salida impulsada por aire para comprimir el resorte, por lo que el par utilizable en la dirección de trabajo es menor que el de una unidad de doble efecto del mismo tamaño. Cuando el esquema muestra un resorte y la hoja de datos de la válvula indica un torque de asiento, esos dos detalles deben compararse entre sí en lugar de aceptarse por separado. Actuador neumático serie 10 Características de diseño del actuador neumático Hawks serie 10 Ver producto → Dos números que el dibujo nunca muestra: fuerza y consumo de aire Fuerza primero. La fuerza de empuje teórica de un cilindro es la presión de suministro multiplicada por el área efectiva del pistón. A 6 bar en el lado del pistón, los orificios estándar se traducen aproximadamente en los siguientes valores. 32mm 0,48kN 40mm 0,75 kN 50mm 1,18kN 63 milímetros 1,87kN 80mm 3,02 kN Figura 1. Fuerza de empuje teórica a 6 bar en el lado del pistón, según diámetro estándar. Se excluyen la fricción, la fuerza del resorte y las pérdidas de línea. Esa cifra excluye la fricción, la fuerza del resorte y la caída de presión a través de tubos y accesorios, y la fuerza de retracción es menor porque la varilla elimina área del pistón. Los actuadores rotativos se comportan de la misma manera proporcional: el par disponible aumenta con la presión de suministro y el área de la paleta o del pistón, por lo que al bajar de 6 bar a 4 bar se elimina aproximadamente un tercio de la salida. Esta es la razón calcular el par requerido para un actuador neumático Es un ejercicio independiente de la lectura del símbolo. El consumo de aire es el segundo número invisible. Cada ciclo que sale a la atmósfera desecha el aire comprimido retenido en la cámara y, para el mismo ciclo, el consumo aumenta con el cuadrado del diámetro. 100 32mm 156 40mm 244 50mm 388 63 milímetros 625 80mm Figura 2. Volumen de aire relativo por unidad de carrera, indexado a un diámetro interior de 32 mm a 100. El volumen aumenta con el cuadrado del diámetro interior. Por lo tanto, un diámetro de 63 mm consume aproximadamente cuatro veces más aire que uno de 32 mm para la misma carrera. Esa diferencia influye en el tamaño del compresor, la repetibilidad del ciclo y el coeficiente de flujo de la válvula. Una válvula de tamaño insuficiente en un diámetro grande produce un movimiento lento y entrecortado incluso cuando el esquema en sí es impecable. Del dibujo al conjunto de fracción de vuelta montado La lectura de un diagrama esquemático neumático sólo resulta útil cuando se asigna al hardware. Un conjunto de un cuarto de vuelta normalmente apila sus elementos en un eje, y cada símbolo en el dibujo corresponde a un bloque físico en esa pila. Actuador neumático Caja de cambios de fracción de vuelta Cuerpo de válvula Suministro de aire, conexión 1 Figura 3. Cómo la cadena de símbolos se convierte en un conjunto apilado: actuador, reductor y válvula de cuarto de vuelta en un solo eje. El aire ingresa por el puerto 1, la válvula direccional cambia entre los puertos 2 y 4 y el actuador convierte ese flujo en torque. Cuando hay una caja de cambios, multiplica el par y el interruptor de límite informa la posición final al sistema de control. Retroalimentación y anulación manual: los símbolos que la gente olvida Los interruptores de límite suelen aparecer como una pequeña caja conectada al actuador, impulsada por levas en el eje del actuador. Son la diferencia entre un sistema de control que conoce la posición de la válvula y uno que simplemente la asume. Cuando un esquema no incluye retroalimentación de posición, la lógica a prueba de fallas tiene que depender de retrasos de tiempo, lo cual es una fuente familiar de falsas alarmas y disparos falsos. La anulación manual aparece como un volante en una caja de cambios o como una palanca o tornillo en el piloto del solenoide. Es fácil pasarlo por alto en un dibujo y es lo primero que busca un operador durante un corte de energía. Interruptor de límite serie ALS 1. Diseño compacto y hermoso, carcasa de aluminio fundido a presión con recubrimiento de polvo de poliéster o carcasa de acero inoxidable (304/316). Ver producto → Reductores de engranajes: el bloque entre el actuador y la válvula. Algunas válvulas de cuarto de vuelta exigen más torque del que un actuador compacto puede ofrecer con la presión de aire disponible en el sitio. La respuesta convencional es una caja de engranajes de fracción de vuelta montada entre el actuador y el vástago de la válvula. Multiplica el par, agrega un volante para operación de emergencia y puede incluir un mecanismo de desembrague que cambia entre conducción manual y automática. En el dibujo, la caja de cambios es un bloque pequeño con un símbolo de volante, a veces con un símbolo de embrague al lado. Fuera del dibujo, es un componente mecánico con restricciones estrictas: índice de torsión, relación, dimensiones de la brida de montaje y aceptación del vástago. Un reductor de válvulas se elige sobre esos números, nunca sobre el símbolo, por lo que toda la gama de cajas de cambios de fracción de vuelta se especifica por interfaz y salida en lugar de por imagen. Reductores de engranajes de válvula serie CF Introducción a los reductores de engranajes de válvula serie CF Ver producto → Las normas y los riesgos de compra detrás de los símbolos ordenados Los símbolos siguen un estándar; El hardware sigue varios. Esa división es donde se originan los errores de adquisición, porque un esquema correcto aún puede describir una pila que no se ensambla. Tabla 1. Grupos de símbolos comunes en un diagrama esquemático neumático y las decisiones de diseño que cada uno deja abiertas. Grupo de símbolos como se dibuja Lo que arregla en el diseño. Válvulas de control direccional Cuadrados con flechas o puertos bloqueados Secuencia, recuento de posiciones y posición de fallo. Actuadores lineales Rectángulo con pistón y vástago. Tipo de movimiento; El diámetro y la carrera aún requieren dimensionamiento. Actuadores rotativos y de fracción de vuelta Cuerpo con elemento giratorio y dos puertos de aire. Salida de par; El retorno por resorte reduce el par utilizable. Cajas de cambios y anulación manual. Símbolo de volante o palanca al lado de un bloque Multiplicación de par y funcionamiento de emergencia. Accesorios Cajas pequeñas para filtros, reguladores, silenciadores e interruptores. Calidad del aire, control de escape y retroalimentación de posición. Tres estándares de interfaz resuelven la mayoría de las disputas antes de que lleguen al banco de ensamblaje: ISO 5211 para bridas de montaje de válvulas, ISO 5599 para interfaces de válvulas y VDI/VDE 3845 para montaje de accesorios de actuadores. Los hilos de puerto son una cuarta trampa, ya que los hilos G y NPT se ven similares en un símbolo y nunca se intercambian en el campo. Solicitar que la interfaz se dibuje junto al esquema elimina mucho más riesgo que cualquier estudio adicional de los símbolos en sí. Preguntas frecuentes sobre diagramas esquemáticos neumáticos P1. ¿Qué es un diagrama esquemático neumático? Es un dibujo funcional que muestra cómo se conectan y secuencian los componentes de aire comprimido, utilizando símbolos ISO 1219-1 en estado desenergizado. Define la lógica de flujo en lugar del tamaño del componente. P2. ¿Qué significan los números 1, 2, 3, 4 y 5 en el símbolo de una válvula neumática? El puerto 1 es el suministro de presión, los puertos 2 y 4 son las líneas de trabajo hacia el actuador, los puertos 3 y 5 son escapes y los puertos 12 y 14 son líneas de señal piloto. P3. ¿Cómo puedo saber si una válvula 5/2 es de retorno por resorte o de doble solenoide? Mira los cuadros finales. Un símbolo de resorte en un lado significa retorno por resorte con una posición de falla definida; Los solenoides en ambos lados significan que la válvula mantiene su última posición cuando se corta la energía. P4. ¿Puedo dimensionar un actuador neumático a partir de un diagrama esquemático? No. El dibujo sólo da función. El dimensionamiento necesita el par de la válvula, la presión de suministro, un factor de seguridad y el estándar de montaje, y se calcula por separado. P5. ¿Cuál es la diferencia entre una válvula neumática 4/2 y 5/2? Una válvula 5/2 tiene puertos de escape separados para cada línea de trabajo, por lo que cada dirección puede controlarse de forma independiente, mientras que una válvula 4/2 comparte un escape común. P6. ¿Necesito una caja de cambios con actuador neumático en una válvula de mariposa? Solo cuando el par requerido excede lo que produce un actuador compacto a la presión de aire del sitio, o cuando se necesita un volante manual para una operación de emergencia. Un diagrama esquemático neumático es la forma más rápida de comprender qué debe hacer un circuito y la peor manera de decidir qué comprar. Léalo para conocer la secuencia, los puertos y la dirección de falla. Decida el diámetro interior, el par, la relación de la caja de cambios y la interfaz de montaje a partir de cálculos de tamaño y estándares de interfaz. Cuando el dibujo y la hoja de datos no están de acuerdo, el dibujo generalmente gana en lógica y la hoja de datos en capacidad, y es la capacidad la que mantiene sellada una válvula de mariposa en una fría mañana de lunes. .article-section{margin-bottom:30px;padding-left:16px;border-left:3px solid #d8e3ec;}.article-section:nth-of-type(4n 2){border-left-color:#2f6f9f;}.article-section:nth-of-type(4n 3){border-left-color:#3f8f6a;}.article-section:nth-of-type(4n 4){border-left-color:#b06a2c;}.article-section:nth-of-type(4n 5){border-left-color:#7a5fa0;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display:table!important;width:100%;border-collapse:collapse;margin-bottom:16px;font-size:15px;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;background:#f2f7fb;text-align:left;}.article-section td{display:table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.chart{width:440px;margin:0 auto 20px;padding:0;}.iso-figure{width:440px;margin:0 auto 20px;padding:0;text-align:center;}.iso-figure svg{width:100%;height:auto;display:block;}.chart figcaption{font-size:14px;color:#5a6b7a;text-align:center;margin-top:10px;font-style:italic;}.hbar-chart{padding:10px 0;}.hbar-row{display:flex;align-items:center;margin-bottom:8px;}.hbar-label{width:70px;font-size:14px;color:#33414f;}.hbar-track{flex:1;height:16px;background:#eef2f6;border-radius:2px;overflow:hidden;}.hbar-fill{height:100%;background:#2f6f9f;border-radius:2px;}.hbar-value{width:64px;text-align:right;font-size:14px;color:#33414f;}.w16{width:16%}.w25{width:25%}.w39{width:39%}.w62{width:62%}.w100{width:100%}.col-chart{display:flex;align-items:flex-end;justify-content:space-around;height:200px;border-bottom:1px solid #cbd6e0;padding-top:10px;}.col-item{display:flex;flex-direction:column;justify-content:flex-end;align-items:center;flex:1;height:100%;}.col-val{font-size:12px;color:#33414f;margin-bottom:4px;}.col-bar{width:56%;background:#3f8f6a;border-radius:2px 2px 0 0;}.col-name{font-size:12px;color:#33414f;margin-top:4px;}.h11{height:11%}.h18{height:18%}.h27{height:27%}.h43{height:43%}.h70{height:70%}.faq-grid{display:grid;grid-template-columns:repeat(2,1fr);gap:14px;}.faq-item{background:#eef5fb;border-left:4px solid #2f6f9f;border-radius:4px;padding:14px;}.faq-item:nth-child(even){background:#eef7f1;border-left-color:#3f8f6a;}.faq-item:nth-child(3n){background:#fbf5ec;border-left-color:#b06a2c;}.faq-q{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;color:#26404f;}@media (max-width:640px){.chart{width:100%;}.iso-figure{width:100%;}.faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

En una subestación de calefacción urbana, una señal de control envía un comando de 4 a 20 mA y, en cuestión de segundos, se abre una válvula de mariposa, redirigiendo el agua caliente a otra zona. A unos metros de distancia, un operador cierra una válvula más pequeña girando un volante a través de una caja de cambios. Ambas operaciones se llevan a cabo mediante actuadores y ambas ilustran el mismo principio: la energía se convierte en movimiento mecánico controlado. En términos simples, un actuador es un dispositivo que mueve o mantiene un mecanismo cuando se le ordena. Entonces, ¿qué hace exactamente un actuador? Convierte energía eléctrica, neumática, hidráulica o manual en fuerza, par y desplazamiento, con la repetibilidad y sincronización de la que dependen los sistemas automatizados. Respuesta rápida: Un actuador convierte la energía (eléctrica, neumática, hidráulica o humana) en un movimiento lineal o giratorio predecible para abrir, cerrar, ajustar o mantener un mecanismo. ¿Qué hace un actuador? El trabajo definitorio de un actuador es producir un movimiento de salida controlado. Ese resultado puede adoptar tres formas básicas: movimiento lineal — extender o retraer una varilla para empujar, tirar, levantar o sujetar. movimiento rotatorio — girar un eje a través de un arco definido, a menudo 90 grados para válvulas de un cuarto de vuelta. acción de retención — mantener una posición o par contra una carga sin movimiento continuo. Los actuadores aparecen dondequiera que una máquina deba controlarse a distancia, secuenciarse con precisión o moverse más rápido o más fuerte que una persona. Los ejemplos comunes incluyen válvulas de mariposa en tuberías, amortiguadores en sistemas HVAC, accesorios de sujeción en líneas de mecanizado y accionamientos de posicionamiento en equipos de embalaje. En cada caso, se aplica la misma pregunta: ¿qué hace un actuador por este sistema? Traduce una pequeña señal de control en una acción mecánica fuerte y confiable. ¿Cómo funciona un actuador? Cada actuador sigue la misma lógica de funcionamiento: una entrada de energía impulsa una transmisión, y la transmisión transforma esa energía en el movimiento de salida deseado. La transmisión determina la fuerza, el par, la velocidad, la carrera y la dirección que son importantes para la aplicación. En un actuador eléctrico, un motor produce una rotación continua. Una caja de cambios reduce la velocidad y multiplica el par, luego un tornillo de avance, una cremallera o una manivela convierten la rotación en movimiento lineal cuando sea necesario. En un actuador neumático, el aire comprimido empuja un pistón dentro de un cilindro; el pistón lleva una cremallera, y la cremallera hace girar un piñón en el eje de salida, que se monta directamente en el vástago de la válvula. Los actuadores hidráulicos utilizan el mismo principio con aceite presurizado, lo que proporciona una densidad de fuerza mucho mayor en un paquete compacto. Los actuadores manuales reemplazan al motor con esfuerzo humano. Un volante y una caja reductora multiplican el par de entrada del operador, de modo que una persona puede operar cómodamente una válvula que necesita mil newton-metro o más. La reducción de engranajes aparece en casi todas las instalaciones de válvulas industriales por la misma razón: entrada de potencia, salida de par. Actuador neumático de piñón y cremallera con válvula de mariposa 1 2 3 4 5 1 Puerto de entrada de aire · 2 Pistón y cremallera · 3 Piñón/eje de salida 4 Soporte de montaje · 5 Disco y vástago de válvula Figura 1. Corte isométrico de un actuador neumático de piñón y cremallera montado en una válvula de mariposa. Principales tipos de actuadores La selección de la familia adecuada comienza con la comprensión de las diferencias en la fuente de energía, las características de salida, la precisión del control y el mantenimiento. La siguiente tabla compara los cuatro tipos más utilizados en válvulas y automatización industrial. Tabla 1. Comparación de familias de actuadores comunes. Tipo Fuente de energía Salida típica Precisión de control Mantenimiento Más adecuado para Eléctrico Eléctrico motor Lineal o rotativo Alto Bajo Posicionamiento preciso, válvulas multivueltas, plantas preparadas para IoT Neumático aire comprimido Cuarto de vuelta o lineal Medio moderado Encendido/apagado rápido, áreas hostiles, zonas con riesgo de explosión Hidráulico Aceite presurizado Alto-force linear or rotary Medio-high Alto Fuerzas muy grandes, servicio pesado continuo Manual/mecánico Esfuerzo humano Giratorio mediante caja de cambios Dependiente del operador Bajo Operación de respaldo, instalaciones OEM de bajo costo Rangos típicos de par de salida de un cuarto de vuelta 10 100 1k 10k 100k Eléctrico Neumático Hidráulico Caja de cambios manual Par de salida (Nm, escala logarítmica) Rangos aproximados para familias de productos industriales típicas; Confirme siempre con la hoja de torque de la válvula. Figura 2. Rangos típicos de par de salida de un cuarto de vuelta, escala logarítmica; Las gamas difieren entre familias de productos. Actuadores de cuarto de vuelta en automatización de válvulas Un actuador de un cuarto de vuelta (o media vuelta) gira su eje de salida aproximadamente 90 grados, que es exactamente lo que necesitan las válvulas de mariposa, de bola y de tapón. Debido a que el elemento de la válvula pasa de completamente abierto a completamente cerrado con un solo cuarto de vuelta, estos actuadores son compactos, rápidos y económicos en comparación con los operadores de múltiples vueltas. Para el servicio de encendido/apagado automatizado, el actuador neumático de piñón y cremallera es el caballo de batalla de las plantas de proceso. El aire comprimido proporciona un funcionamiento rápido, los cartuchos de retorno por resorte proporcionan un cierre a prueba de fallos y el mecanismo tolera vibraciones, cambios de temperatura y entornos de lavado. Cuando el aire de la planta no está disponible o se requiere control de modulación, se prefieren los actuadores eléctricos de cuarto de vuelta por sus posicionadores programables, señales de retroalimentación y registro de datos. Actuador neumático de piñón y cremallera de doble pistón serie Hawks 10 Este actuador ofrece un funcionamiento rápido de un cuarto de vuelta con opciones a prueba de fallos con retorno por resorte, adecuado para servicio de encendido/apagado automatizado. Su cuerpo de aluminio, cojinetes de baja fricción y montaje ISO5211 lo convierten en una opción confiable para entornos de plantas. Ver producto → Las cajas de cambios manuales de fracción de vuelta siguen siendo esenciales para válvulas grandes y como respaldo para las automáticas. Un volante que gira a través de un engranaje reductor produce un alto par de salida en el vástago de la válvula, lo que permite a un operador mover una válvula que de otro modo requeriría una palanca de varios metros de largo. El dimensionamiento es sencillo: tome el par de funcionamiento de la válvula, divídalo por la relación de transmisión y verifique el esfuerzo del volante a la velocidad requerida. Caja de engranajes de fracción de vuelta manual de aluminio serie 20 para válvulas de cuarto de vuelta Diseñada para el funcionamiento manual de válvulas de mariposa, de bola y de macho, esta caja de cambios proporciona un par de salida de 180 a 5500 N·m. Su clasificación IP65 resistente a la intemperie y su montaje ISO5211 simplifican la instalación en aplicaciones de válvulas grandes o de respaldo. Ver producto → Perfil de torsión típico de la válvula de mariposa Pico de asiento/desasiento ≈ 72% Pico dinámico a 75–80° 0° 30° 60° 90° 0% 50% 100% Ángulo de apertura del disco Torque, % del máx. Perfil normalizado para guía de tallas; La curva real varía según el diseño de la válvula y la dirección del flujo. Figura 3. La demanda de torsión no es constante a lo largo de la carrera; el dimensionamiento a partir de un único promedio causa problemas. El perfil de par muestra por qué el tamaño del actuador nunca debe ser una suposición. Una válvula de mariposa típica alcanza su par dinámico máximo cerca de 75 a 80° de apertura del disco, mientras que la fricción del asiento y del cojinete domina en la posición cerrada. Seleccionar un actuador únicamente a partir de los promedios de mitad de carrera es una causa común de fricción, operadores de tamaño insuficiente y desgaste prematuro. Utilice el par publicado por el fabricante de la válvula a la presión diferencial máxima y luego agregue un margen de seguridad del 25 al 30 %. En plantas donde la disponibilidad es importante, una caja de cambios desembragable entre el actuador neumático y la válvula permite el funcionamiento automático durante el servicio normal y el funcionamiento manual mediante volante cuando se pierde aire o durante la puesta en servicio. Esta disposición de modo dual evita la duplicación de equipos y al mismo tiempo mantiene el proceso controlable en caso de emergencia. Caja de cambios desembragable de aluminio serie GD con anulación manual Esta caja de cambios desembragable se monta directamente en actuadores neumáticos de piñón y cremallera, lo que permite el funcionamiento manual del volante cuando no hay aire disponible o durante la puesta en servicio. Admite conexiones ISO5211 y cubre un par de salida de 180 a 5500 N·m. Ver producto → Para una mirada más profunda a la mecánica interna, lea qué es una caja de cambios de fracción de vuelta y cómo funciona . Cómo elegir el actuador adecuado Ya sea que esté especificando un solo reemplazo o integrando actuadores en una línea de productos, siga la misma lista de verificación: Par requerido — utilice el torque del fabricante de la válvula a la presión diferencial máxima, luego agregue un margen de seguridad del 25 al 30 %. Tipo de control — encendido/apagado o modulación; bus analógico (4–20 mA, 0–10 V) o digital. Fuente de energía — infraestructura de aire comprimido, 24 V CC, 230 V CA o esfuerzo manual. ciclo de trabajo — El funcionamiento ocasional frente a la modulación continua cambia la temperatura de funcionamiento y la vida útil. Posición a prueba de fallos — El retorno por resorte, el aire almacenado o el bloqueo en el lugar determinan el comportamiento ante una pérdida de energía. Calificación ambiental — Protección IP, temperatura ambiente, lavado corrosivo o clasificación de áreas peligrosas. Anulación manual — volante o mecanismo de desembrague para puesta en servicio y emergencias. Para los fabricantes OEM, la selección del actuador también es una decisión de la cadena de suministro. Los patrones de bridas, las conexiones del vástago y los valores de torsión deben coincidir entre la válvula y el actuador; pequeños desajustes en la interfaz crean fugas, desgaste del vástago y fallas tempranas. trabajando con un fabricante integrado verticalmente que funde, mecaniza y ensambla componentes del operador bajo un mismo techo acorta los tiempos de entrega y mantiene la interfaz consistente desde el dibujo hasta la entrega. Preguntas frecuentes P1. ¿Qué hace un actuador en términos simples? Convierte la energía en movimiento. En un sistema de válvulas, abre, cierra o modula la válvula automáticamente o desde una señal remota. P2. ¿Cuál es la diferencia entre un actuador y un motor? Un motor produce una rotación continua; un actuador incluye los elementos de transmisión y control que producen un movimiento lineal o giratorio preciso y repetible para una tarea específica. P3. ¿Para qué se utiliza un actuador de cuarto de vuelta? Gira un eje de salida 90 grados para operar válvulas de mariposa, de bola y de tapón en tratamiento de agua, HVAC y tuberías de proceso. P4. ¿Cómo elijo entre actuadores neumáticos y eléctricos? Elija neumáticos para un encendido/apagado rápido en zonas hostiles o explosivas; Elija eléctrico para una modulación precisa, eficiencia energética y plantas sin aire comprimido. P5. ¿Cómo dimensiono un actuador para mi válvula? Utilice el par de funcionamiento de la válvula a la presión diferencial máxima, aplique un factor de seguridad del 25 al 30 % y haga coincidir el par de salida del actuador y el tiempo de recorrido. P6. ¿Qué significa a prueba de fallos en un actuador? Significa que la válvula se mueve a una posición definida (normalmente abierta o normalmente cerrada) cuando se pierde energía o aire, generalmente a través de un resorte de retorno o energía almacenada. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section .quick-answer{background:#f0f7ff;border-left:4px solid #2563eb;padding:10px 16px;margin-bottom:16px;border-radius:6px;}.article-section .quick-answer p{margin-bottom:0;}.article-section .iso-figure{background:#f8fafc;border:1px solid #e2e8f0;border-radius:8px;padding:12px;margin:16px auto;width:440px;}.article-section .chart-wrap{width:440px;margin:16px auto;text-align:center;}.article-section .chart-wrap svg{display:block;margin:0 auto;}.article-section p.chart-note{font-size:14px!important;color:#64748b;text-align:center;margin:8px 0 0!important;font-style:italic;}.article-section .faq-grid{display:flex;flex-wrap:wrap;gap:14px;margin-top:16px;}.article-section .faq-item{flex:1 1 calc(50% - 14px);box-sizing:border-box;background:#f4f8fb;border-left:4px solid #2563eb;border-radius:10px;padding:14px 16px;}.article-section .faq-item:nth-child(3n 2){border-left-color:#0ea5e9;background:#f0f9ff;}.article-section .faq-item:nth-child(3n){border-left-color:#f59e0b;background:#fff8f0;}.article-section .faq-item h3{color:#1e3a5f;margin-bottom:6px;}.article-section .faq-item p{margin-bottom:0;color:#334155;}@media (width .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Giras la llave o presionas el botón de inicio de la válvula y no pasa nada. El componente al que normalmente se culpa es el solenoide, un pequeño interruptor de bobina y émbolo que falla con más frecuencia que el equipo que controla. No necesita un multímetro para confirmar el diagnóstico. Con una batería de 12 V, un par de cables de puente y una serie de comprobaciones sistemáticas, puedes saber si la bobina está abierta, el émbolo está atascado o la verdadera falla se esconde en el cableado. Las seis comprobaciones siguientes van desde la más rápida a la más complicada. Cada uno produce una señal clara de pasa o falla, y la tabla de resultados al final asigna cada síntoma a una causa probable y un siguiente paso. Lo que realmente estás probando Un solenoide es una bobina de alambre de cobre enrollada alrededor de una bobina hueca, con un émbolo de hierro sostenido parcialmente por un resorte de retorno. Cuando la corriente fluye a través de la bobina, el campo magnético tira del émbolo hacia adentro; cuando la corriente se detiene, el resorte la empuja hacia afuera. Ese movimiento lineal abre una válvula, cierra un contactor o pone en marcha un piñón de arranque. Terminales Vivienda bobinado Émbolo (armadura) resorte de retorno Corte del solenoide en vista isométrica: la corriente a través de la bobina empuja el émbolo contra el resorte de retorno. Tres modos de falla explican casi todas las fallas de solenoides. Una bobina abierta o en cortocircuito no produce campo magnético. Un émbolo atascado, generalmente por suciedad o corrosión, deja la bobina en buen estado pero sin movimiento. Un resorte de retorno roto o débil produce movimiento sin un reinicio confiable. Las comprobaciones a continuación están diseñadas para separar estos tres casos utilizando nada más que energía, algunos cables y sus sentidos. Seis comprobaciones que no necesitan multímetro Estas comprobaciones utilizan las piezas que ya tienen la mayoría de los talleres. Reúnalos antes de comenzar: Una fuente de energía al voltaje nominal del solenoide, como una batería de 12 V. Dos cables de puente cortos con clips aislados Una luz de prueba de 12 V o una bombilla de automóvil con dos cables flexibles. Un destornillador aislado y un destornillador de acero adicional para la prueba magnética. 1. La prueba del clic Opere el solenoide desde su interruptor normal y escuche. Una unidad sana hace un clic firme cuando el émbolo se asienta contra el tope; Repita la operación dos o tres veces para confirmar que sea consistente. El silencio significa que la bobina no está creando un campo o que el émbolo está bloqueado. Un leve zumbido en lugar de un clic generalmente indica un voltaje de suministro bajo o una bobina con espiras dañadas, mientras que un ruido rápido indica una conexión a tierra débil o un relé de control defectuoso. 2. La prueba del destornillador magnético Esta prueba deja el solenoide instalado. Aplique energía del circuito normal y sostenga la punta de un destornillador de acero cerca de la carcasa de la bobina. Si la bobina produce un campo magnético, se tira de la punta con un tirón claro. Ningún tirón significa que la bobina está muerta o no recibe energía. En una bobina alimentada por CA, debería sentir una vibración a la frecuencia de la línea en lugar de un tirón constante; eso también es una característica del campo vivo. La prueba confirma la bobina, no el émbolo, así que trátela como un paso en un diagnóstico completo. 3. Verificación del circuito de la luz de prueba Una lámpara de prueba se comporta como un práctico voltímetro. Sujete el cable de tierra a un punto de metal limpio, pruebe el cable caliente en el solenoide con el interruptor cerrado y la lámpara debería brillar con su brillo máximo. Una lámpara brillante significa que está llegando energía y que la falla está dentro del solenoide; una lámpara tenue u oscura significa que la falla está aguas arriba, en el interruptor, relé, fusible o ruta a tierra. Con una sonda dividió el circuito en dos mitades y eliminó el lado de suministro sin medir un solo voltio. 4. La prueba directa de batería Retire el solenoide y conecte los terminales de la bobina directamente a una fuente de alimentación al voltaje nominal, comúnmente 12 V o 24 V CC y 110 V o 230 V CA en unidades industriales. Para CC, son suficientes dos cables de puente y una batería. Para CA, utilice un cable con fusible y mantenga los dedos alejados de los terminales. Realice la conexión durante uno o dos segundos únicamente. Una buena bobina encaja el émbolo y lo mantiene hasta que se rompe la conexión. Si no hay respuesta significa que la bobina está abierta. Un tirón sordo y ruidoso significa que el devanado está dañado o que el émbolo está sucio. Una bobina detenida consume corriente de rotor bloqueado y se sobrecalienta en minutos, por lo que nunca la energice más tiempo del que requiere la prueba. 5. Bypass del cable puente para solenoides de arranque En circuitos de arranque automotrices y marinos, conecte el terminal grande de la batería al terminal S (arranque) con un puente pesado o un destornillador aislado durante un segundo. Si el motor de arranque gira, el solenoide está en buen estado y la falla está en el interruptor de encendido o en su cableado. Si el motor de arranque permanece en silencio con la tensión de la batería aplicada directamente, los contactos principales se queman o la bobina está abierta. Espere chispas; mantenga el puente alejado de las líneas de combustible y nunca utilice este método en circuitos de más de 12 V. 6. El intercambio por el bien conocido Cuando hay disponible un repuesto del mismo número de pieza, cambiarlo da el resultado más concluyente de todos. El sistema funciona: la unidad original estaba defectuosa. El sistema sigue fallando: el fallo está en otra parte. Los técnicos de campo que carecen de contador dependen constantemente de este método, y en las máquinas con repuestos sólo cuesta cinco minutos de trabajo. Métodos de prueba de solenoides comparados (clasificados del 1 al 5) Velocidad Fiabilidad Haga clic en prueba 4 3 prueba magnética 3 3 luz de prueba 3 4 Prueba de batería 4 5 prueba de derivación 5 3 prueba de intercambio 2 5 Velocidad and reliability are typical field-experience ratings for quick comparison. Comience con la prueba del clic porque toma diez segundos y no necesita nada más que sus oídos. Si el resultado es ambiguo, las comprobaciones magnéticas y de luz de prueba le permiten mantener el solenoide instalado mientras trabaja. Pase a la batería y omita las pruebas cuando necesite demostrar si la bobina, los contactos o el suministro tienen fallas. Leyendo los resultados Cada síntoma se relaciona con un pequeño conjunto de causas. Utilice la siguiente tabla como referencia rápida de clasificación y luego siga el paso recomendado. Patrones de fallas comunes de solenoides y próximos pasos rápidos. Síntoma causa más probable Siguiente paso Sin clic, sin movimiento Bobina abierta o suministro faltante Verificación del circuito de la luz de prueba; reemplace el solenoide si hay energía presente Haga clic pero sin trazo Émbolo atascado o bajo voltaje Limpiar el orificio del émbolo; verificar suministro y tierra Charla o zumbido Retención débil, terreno deficiente, giros cortos Limpiar terminales y tierra; reemplace la bobina si el zumbido persiste Haga clic, pero no hay marcha ni flujo. Contactos principales quemados o cuerpo de válvula bloqueado Omisión de puente para confirmar contactos; limpiar el interior de la válvula Se calienta después de segundos Sobretensión o vueltas en cortocircuito Verificar el voltaje nominal; reemplazar la bobina Tres conclusiones cubren casi todos los resultados. Un clic firme seguido de un funcionamiento normal significa que el solenoide está en buen estado. Un clic con salida débil o ausente significa una falla mecánica o un problema de contacto. Silencio total cuando hay energía significa una bobina abierta o un émbolo atascado. Recuerde que un clic prueba que la bobina y el émbolo se mueven; no prueba que los contactos principales estén pasando corriente, razón por la cual la prueba de derivación y la prueba de la batería también miran el lado de la carga. Después de cualquier reparación, ejecute la prueba una vez más y confirme que la válvula o el actuador alcanzó la posición ordenada. En instalaciones remotas o automatizadas, un interruptor de límite conectado al panel de control proporciona una señal positiva de apertura o cierre, por lo que no tendrá que adivinar desde la distancia. Interruptor de límite serie ALS con IP67 y certificación para áreas peligrosas Este interruptor de límite compacto proporciona una respuesta clara de apertura o cierre en paquetes de válvulas automatizadas, con impermeabilización IP67 y aprobaciones para áreas peligrosas. Su indicador de vista múltiple y sus entradas de cables duales lo hacen adecuado para verificar la posición de la válvula a distancia después de las reparaciones. Ver producto → Prueba de una válvula solenoide sin multímetro Las válvulas solenoides se diferencian en una forma útil: el operador acciona un piloto pequeño o un cuerpo de válvula de acción directa, por lo que puede verificar ambas mitades por separado. Energice la bobina a su voltaje nominal y observe dos cosas: un clic audible y un flujo real a través de la válvula. Un clic con flujo significa que el montaje completo está bien. Un clic sin flujo significa que el tubo del émbolo o el orificio están bloqueados por desechos, así que levante el operador del cuerpo y limpie la ruta del flujo. El silencio significa que la bobina está muerta o que los cables están rotos en la conexión, así que primero inspeccione los cables y terminales sueltos. En los paquetes de válvulas automatizadas de un cuarto de vuelta, un solenoide suele ser el piloto que cambia el aire comprimido a un actuador neumático. Si el piloto está sano pero la válvula aún se mueve lentamente o no se mueve en absoluto, el problema suele ser neumático: baja presión de suministro o un par del actuador que no coincide con el de la válvula. Nuestro guía de dimensionamiento de actuadores neumáticos explica cómo calcular el par requerido antes de culpar a cualquier componente. Actuador neumático de piñón y cremallera serie 10 Cuando un piloto de solenoide está en buen estado pero el movimiento de la válvula es lento, este actuador de doble pistón ofrece un ciclo de vida alto y una operación rápida de un cuarto de vuelta. Su cartucho de resorte modular y su montaje intercambiable ayudan a confirmar si el verdadero problema es un desajuste de torsión o una baja presión. Ver producto → Cuando se confirma que el piloto está bien pero el actuador aún falla, verifique si hay un vástago de válvula atascado. Un control manual ofrece una respuesta mecánica rápida: al girar el volante en una caja de cambios de media vuelta se acciona la válvula manualmente y se muestra si la válvula está libre o atascada. Caja de engranajes de giro parcial de aluminio manual serie 20 Esta caja de cambios con volante proporciona una anulación manual para probar la libertad del vástago de la válvula cuando falla un actuador. Con montaje ISO5211 y un par de salida de hasta 5500 Nm, ayuda a aislar si la válvula está atascada o el piloto está defectuoso. Ver producto → Reparar o reemplazar Una bobina es la única pieza que vale la pena reemplazar por sí sola, y sólo cuando la carcasa, el émbolo y la placa terminal todavía están limpios y en buen estado. Si el orificio del émbolo está rayado, la bobina se ha sobrecalentado más de una vez o los terminales están corroídos, reemplace el solenoide completo. Instalar una bobina nueva en un émbolo desgastado es la forma más rápida de pagar el doble. El mismo pensamiento se aplica al resto de un paquete de automatización de válvulas. En nuestra experiencia, la confiabilidad en el campo proviene de componentes con materiales y mecanizado controlados, es por eso que nuestro socio de fabricación verticalmente integrado controla cada etapa, desde la aleación en bruto hasta el ensamblaje terminado. Cuando elige repuestos, el proceso del proveedor es tan importante como el número de pieza. Si el actuador, la caja de cambios o los componentes de retroalimentación de posición muestran el mismo tipo de desgaste, aplique la misma regla: pruebe primero, repare los elementos pequeños y reemplace todo lo que se haya sobrecalentado, corroído o dañado más allá de las especificaciones. Preguntas frecuentes sobre pruebas de solenoides P1. ¿Cómo sé si mi solenoide está defectuoso? Los signos clásicos son que no hay ningún clic cuando se aplica energía, un sonido débil o un zumbido, un olor a quemado en la carcasa o un funcionamiento intermitente. Confirme con una prueba directa de batería. P2. ¿Cuántos ohmios debe leer un solenoide? Las bobinas de solenoide de CC suelen leer entre 3 y 60 ohmios, según el tamaño y el voltaje. Una lectura abierta (infinita) significa que la bobina está rota y debe ser reemplazada. P3. ¿Puedo probar un solenoide con una batería? Sí. Conecte una batería al voltaje nominal a los terminales de la bobina durante uno o dos segundos. Un clic firme significa que la bobina y el émbolo están funcionando. P4. ¿Por qué mi solenoide hace clic pero no mueve nada? Probablemente la bobina esté bien. Es posible que el émbolo esté atascado, los contactos quemados o el cuerpo de la válvula bloqueado. Desmontar e inspeccionar el lado mecánico. P5. ¿Se puede probar un solenoide sin quitarlo? Sí. La prueba de clic, la prueba del destornillador magnético y la verificación de la luz de prueba funcionan con el solenoide instalado. La extracción solo es necesaria para la prueba de batería en banco. P6. ¿Qué voltaje necesita un solenoide? Primero revise la placa de identificación. Los valores comunes son 12 V o 24 V CC para vehículos y automatización, y 110 V o 230 V CA para solenoides de válvulas industriales. .article-section table{display:table!important;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;}.article-section td{display:table-cell!important;}.article-section table{width:100%;border-collapse:collapse;margin-bottom:2px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section .chart-wrap{width:440px;margin:20px auto;text-align:center;}.article-section .chart-wrap svg{display:block;margin:0 auto;}.article-section .chart-title{font-size:16px;font-weight:bold;color:#1f3a5f;margin-bottom:10px;}.article-section .chart-legend{font-size:13px;color:#4a5568;margin-bottom:8px;}.article-section .chart-legend .swatch{display:inline-block;width:12px;height:12px;border-radius:3px;margin:0 4px 0 10px;vertical-align:-1px;}.article-section .chart-legend .swatch-speed{background:#4a89dc;}.article-section .chart-legend .swatch-rely{background:#e08a3c;}.article-section .chart-row{display:flex;align-items:center;margin-bottom:7px;}.article-section .chart-method{width:100px;text-align:left;font-size:13px;color:#333;flex-shrink:0;}.article-section .chart-track{flex:1;background:#eef2f6;height:18px;border-radius:4px;margin:0 6px;overflow:hidden;min-width:0;}.article-section .chart-bar{display:flex;align-items:center;justify-content:flex-end;height:100%;border-radius:4px;color:#ffffff;font-size:11px;padding-right:5px;}.article-section .chart-speed{background:#4a89dc;}.article-section .chart-rely{background:#e08a3c;}.article-section .chart-caption{font-size:13px;color:#8a8a8a;font-style:italic;margin-top:10px;}.article-section .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:14px;margin-top:16px;}.article-section .faq-item{background:#f4f8fb;border-left:4px solid #4a89dc;border-radius:8px;padding:14px 16px;}.article-section .faq-item:nth-child(even){background:#fdf6ef;border-left-color:#e08a3c;}.article-section .faq-q{font-weight:bold;font-size:15px;color:#1f3a5f;margin-bottom:6px;}.article-section .faq-a{font-size:14px;color:#4a5568;line-height:1.55;}@media (max-width:640px){ .article-section .chart-wrap{width:100%;} .article-section .chart-wrap svg{width:100%;height:auto;} .article-section .chart-method{width:76px;font-size:12px;} .article-section .faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Un interruptor de límite en el actuador de válvula de una estación de bombeo de aguas residuales falló tres meses después de su puesta en servicio. La placa de identificación decía IP67, pero la corrosión verde estaba creciendo en todo el bloque de terminales y los contactos del microinterruptor se habían soldado. El agua había entrado a través del prensaestopas, instalado y ajustado en el lugar, y la primera inundación de la temporada la había obligado a atravesar el sello. Una clasificación IP (protección de ingreso) es la abreviatura internacional de qué tan bien un gabinete resiste objetos sólidos y agua. Definido por el estándar IEC 60529, es una especificación de ingeniería más que una insignia de marketing. Si se lee correctamente, le indica si un componente puede sobrevivir al polvo, la lluvia, el lavado o la inmersión. Si se lee en términos generales, convierte una placa de datos en un ticket de mantenimiento. Anatomía de un código IP Un código IP comienza con las letras IP seguidas de dos dígitos, permitiéndose una X en cualquier posición cuando esa característica no está declarada. El primer dígito, del 0 al 6, califica la protección contra objetos sólidos y contacto accidental. El segundo dígito, del 0 al 8, califica la protección contra el agua. Cómo leer cada dígito en un código IP, con las condiciones de prueba estandarizadas definidas por IEC 60529. dígito Significado como primer dígito (sólidos y contacto) Significado como segundo dígito (entrada de agua) 0 Sin protección Sin protección 1 Objetos de más de 50 mm; dorso de la mano Agua que gotea verticalmente, 10 minutosutos. 2 Objetos de más de 12,5 mm; dedos Goteo de agua con una inclinación de 15 grados, 10 min 3 Objetos de más de 2,5 mm; herramientas y cables Rociado de agua hasta 60 grados desde la vertical, mínimo 5 minutosutos 4 Objetos de más de 1 mm; tornillos Salpicaduras de agua desde cualquier dirección, min 5 min 5 Protegido contra el polvo; ingreso limitado permitido Chorros de baja presión (boquilla de 6,3 mm), 12,5 L/min 6 estanco al polvo; sin entrada de polvo en la prueba de 8 horas Chorros potentes (boquilla de 12,5 mm), 100 L/min 7 No aplicable Inmersión temporal, 0,15 a 1 m, 30 minutosutos 8 No aplicable Inmersión continua, profundidad y tiempo fijados por el fabricante La columna de duración es la parte que la mayoría de las hojas de especificaciones omiten. La inmersión es la prueba estándar más larga porque el sello debe mantener la presión hidrostática durante 30 minutos completos. Las pruebas del jet son breves pero utilizan energía concentrada. 0 10 20 30 min IPX1 10 min IPX2 10 min IPX3 5 min IPX4 5 min IPX5 3 minutosutos IPX6 3 minutosutos IPX7 30 min Duraciones de prueba estándar para códigos de agua IPX1 a IPX7 (IEC 60529). IPX8 no tiene una duración fija porque el fabricante define la condición de inmersión. IP65 vs IP67 vs IP68: lo que realmente prometen las clasificaciones Las tres clasificaciones que encontrará con mayor frecuencia en las especificaciones de válvulas y actuadores son IP65, IP67 e IP68. La diferencia práctica es simple: IP65 resiste la lluvia y el lavado, IP67 resiste inundaciones breves y IP68 resiste la inmersión continua. IP65: estanco al polvo y protegido contra chorros de baja presión. Una opción confiable para carcasas resistentes a la intemperie que se mantienen por encima del nivel del suelo. IP66: estanco al polvo y protegido contra fuertes chorros. Especificado donde el lavado a alta presión es rutinario, como lácteos, líneas de bebidas y cubiertas de barcos. IP67: estanco al polvo y protegido contra inmersión temporal. Recomendado para fosos de válvulas, pozos de registro y cámaras propensas a inundaciones. IP68: estanco al polvo y protegido contra inmersión continua, a la profundidad y duración declaradas por el fabricante. Se utiliza para actuadores de válvulas sumergidas en compuertas de presas y monitores de ríos. El siguiente cuadro de radar compara estas especificaciones comunes en una escala de capacidad relativa. Observe cómo IP65 cae a cero en el momento en que la prueba de agua va más allá de los chorros; un recinto IP65 no es una opción para un pozo que se inunda durante una hora. Estanqueidad al polvo Chorros de agua Breve inmersión Inmersión continua Costo relativo IP65 IP67 IP68 Perfil de capacidad relativa de IP65, IP67 e IP68 para aplicaciones típicas de control de válvulas. La escala de 0 a 4 es ilustrativa; El impacto en los costos refleja las diferencias típicas en los precios de los productos. Por eso el segundo dígito merece más atención de la que suele recibir. Una caja de válvulas enterrada se especifica mejor como IP67, aunque el panel de superficie al lado está perfectamente bien en IP54. Juzgue primero el entorno y luego el producto. Por qué las clasificaciones IP son importantes en la automatización de válvulas En nuestro propio trabajo de fabricación, carcasas de aluminio fundido a presión para accionamientos de válvulas, actuadores neumáticos y cajas de engranajes, la clase IP es uno de los primeros elementos que verifica el ingeniero de un cliente. La razón es práctica: una instalación de válvula vincula el flujo del proceso con la lógica de control. El actuador hace girar la válvula y el dispositivo de retroalimentación de posición le informa al controlador que se produjo el giro. Si la humedad mata esa retroalimentación, la planta pierde la vista en el proceso. El elemento de retroalimentación de posición suele ser el enlace eléctrico más débil en un conjunto exterior porque contiene contactos, terminales y cables dentro de una carcasa pequeña. Un interruptor de límite construido para mantener su clasificación a través de la lluvia, la condensación y el lavado mantiene secos esos terminales. Ese es el punto de partida lógico al especificar la retroalimentación de la válvula exterior. Interruptor de límite serie ALS para retroalimentación de válvula exterior Este interruptor compacto ofrece resistencia a la intemperie IP67 en aluminio o acero inoxidable, lo que lo convierte en un punto de partida confiable para mantener secos los terminales de retroalimentación de válvulas en entornos de lluvia, condensación y lavado. Ver producto → 1 2 3 4 Puntos de sellado en una carcasa de actuador típica que determinan su clasificación IP: cuerpo de la carcasa, junta de la tapa, sello del eje y prensaestopas. Carcasa del gabinete: el cuerpo fundido establece la clasificación de estanqueidad al polvo. Junta de tapa: junta estática cuyo material y compresión determinan la estanqueidad. Sello de eje: un sello dinámico que debe mantener la protección mientras el eje gira. Prensaestopas: instalado in situ y la fuente más común de fugas no planificadas. Piense en el recinto como una cadena de cuatro sellos, como se indica arriba. La carcasa proporciona la barrera estructural contra el polvo; la junta de la tapa es un sello estático que envejece con el calor y el tiempo; el sello del eje sobrevive a la rotación y al desgaste; El prensaestopas lo instala el electricista del sitio y es la causa más común de fallas en el campo. La prueba de IP se realiza en el gabinete completamente ensamblado, por lo que la clasificación es tan fuerte como el eslabón más débil. El mismo razonamiento se aplica a los actuadores neumáticos. Una carcasa que mantenga el polvo y la humedad alejados del pistón y del resorte de retorno mantendrá su rendimiento por más tiempo, especialmente en el servicio de arranque y parada en plantas polvorientas. Actuador neumático serie 10 con piñón y cremallera Este actuador de doble pistón cuenta con un cuerpo de aluminio extruido con protección contra la corrosión y un cilindro pulido, adecuado para plantas polvorientas y servicio de arranque y parada mientras mantiene el rendimiento y un ciclo de vida prolongado. Ver producto → Una caja de cambios de fracción de vuelta es un dispositivo puramente mecánico, pero sus juntas de tapa y sellos del eje de entrada todavía están especificados con una clase IP. Las válvulas en fosos inundables o áreas de lavado necesitan cajas de engranajes que mantengan el agua alejada de los engranajes lubricados. Si no está familiarizado con estos dispositivos, nuestro artículo complementario sobre cómo funciona una caja de cambios de fracción de vuelta Cubre el principio de funcionamiento en detalle. Caja de cambios manual de giro parcial de aluminio serie FM Esta caja de cambios con volante está diseñada para áreas de extinción de incendios y lavado, con cubiertas selladas, carcasa hermética al polvo y recubrimiento en polvo anticorrosión para preservar la lubricación y un funcionamiento suave. Ver producto → Para una instalación accesible que se limpia regularmente con manguera, una caja de cambios manual de aluminio con una cubierta sellada y una carcasa hermética al polvo brinda una vida útil de lubricación más larga y mantiene el volante girando libremente. La misma regla se repite en todo el tren de válvulas: defina la exposición, lluvia, chorros o inmersión, luego elija el código IP que coincida con ese riesgo único. Conceptos erróneos y errores comunes en materia de adquisiciones Una clasificación IP es una prueba de aceptación, no una garantía de por vida. La prueba IEC 60529 se realiza sobre una muestra limpia, nueva y correctamente ensamblada. Las condiciones de campo añaden luz ultravioleta, ciclos térmicos, productos químicos y choques mecánicos, y cada uno de esos factores puede cambiar lo que realmente ofrecen los sellos. IP68 no significa resistente al agua para siempre. La calificación es válida únicamente para la profundidad y duración que declara el fabricante. Supere esa condición y el recinto fallará como cualquier otro. La prueba certifica que el recinto completo está ensamblado. Cambie el prensaestopas o la opción del conector y el resultado ya no se aplicará a su configuración. IP no cubre ataque químico, hielo, vapor o impacto. Una clasificación IK separada cubre el impacto, mientras que la compatibilidad química es una cuestión de selección de materiales. Una clase IP alta no puede solucionar una instalación deficiente. Una cubierta mal apretada, una junta tórica faltante o una entrada de cable de gran tamaño comprometerán un gabinete que de otro modo estaría clasificado. Una X en un código no es un error tipográfico. IPX7 significa prueba de agua y no prueba de polvo; IP6X significa resistente al polvo y al agua no probado. Especifique ambos dígitos cuando la licitación exija una calificación completa. Solicite al proveedor el certificado de prueba real y verifique que la configuración probada coincida con el producto que desea comprar, incluidos los prensaestopas y los conectores. Pregunte también cómo se probaron los sellos dinámicos, porque el método IEC básico es en gran medida estático y un eje giratorio o un vástago de válvula en movimiento tensiona los sellos de manera diferente. El proceso consistente es lo que hace que una calificación sea repetible unidad tras unidad, razón por la cual es más fácil confiar en un fabricante con producción integrada verticalmente, desde la fusión de la aleación hasta el ensamblaje final; el perfil de la empresa en nuestro acerca de la pagina describe ese sistema de calidad. Preguntas frecuentes sobre clasificación IP ¿Qué significa IP? IP significa Ingress Protection y está definido por la norma internacional IEC 60529. Clasifica cuánto protege un gabinete contra objetos sólidos y agua. ¿Cuál es la diferencia entre IP65 e IP67? Ambos son estancos al polvo. IP65 resiste chorros de agua a baja presión, mientras que IP67 también resiste la inmersión temporal en hasta 1 metro de agua durante 30 minutos. ¿Qué significa IP68? IP68 significa estanqueidad al polvo y protección contra la inmersión continua a una profundidad y duración especificadas por el fabricante, normalmente de 1,5 a 3 metros durante períodos definidos. ¿Qué significa la X en IPX7 o IP6X? X significa que esa característica no fue probada o no declarada. IPX7 garantiza únicamente protección contra el agua, mientras que IP6X garantiza únicamente estanqueidad al polvo. ¿Es relevante la clasificación IP para equipos industriales de interior? Sí. Los paneles interiores y los accesorios de válvulas aún enfrentan polvo, condensación, lavado y contacto accidental. Clasificaciones como IP54 o IP65 protegen los componentes de la contaminación gradual. ¿Cómo se prueba la clasificación IP? Las pruebas siguen la norma IEC 60529. Las pruebas de polvo se realizan en una cámara sellada con talco durante hasta ocho horas; Las pruebas de agua utilizan goteo, pulverización, chorro o inmersión según la clasificación objetivo. .article-section{margin-bottom:8px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;padding-left:0;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display:table!important;border-collapse:collapse;margin-bottom:12px;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;background:#f1f5f9;}.article-section td{display:table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.intro-section{background:#f4f7fb;border-left:4px solid #2c6fbb;border-radius:0 10px 10px 0;padding:16px 20px;}.rating-section{background:#f7f8fc;padding:20px 18px;border-radius:10px;}.pitfalls-section{background:#faf9f5;padding:20px 18px;border-radius:10px;}.chart-figure{width:440px;margin:20px auto;text-align:center;}.chart-svg{display:block;width:440px;height:auto;margin:0 auto;}.chart-figure figcaption{font-size:14px;color:#64748b;font-style:italic;margin-top:8px;}.iso-figure{margin-top:24px;}.iso-legend{font-size:16px;margin-top:8px;}.faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:16px;}.faq-item{background:#f0f4fa;border:1px solid #dbe4f0;border-left:4px solid #2c6fbb;border-radius:8px;padding:14px 18px;}.faq-item h3{color:#1d3557;margin-bottom:6px!important;}.faq-item p{margin-bottom:0;}@media (max-width:640px){.chart-figure,.chart-svg{width:100%!important;height:auto;}.faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}
