Caja de Engranajes de Cuarto de Vuelta con Desembrague de Aluminio Serie GD

Introducción y características

La caja de cambios con embrague de aluminio está especialmente diseñada para válvulas de mariposa،válvulas de bola y válvulas de tapón, etc., junto con actuadores neumáticos. Este dispositivo permite la operación manual durante la instalación, las pruebas del sistema y cuando el recurso aéreo no está cargado. Se puede montar directamente en la mayoría de los actuadores neumáticos de piñón y cremallera populares del mercado. Superioridad, no necesita una placa distanciadora instalada entre el actuador neumático y el engranaje de embrague.

- Un diseño sencillo y compacto, un dispositivo ligero.

- Norma de conexión ISO 5211.

- Fácil de cambiar de accionamiento manual a accionamiento neumático utilizando el retenedor de llave.、

- Las piezas internas se lubrican con un lubricante especial cuando se ensambla el dispositivo.

- La resistencia a la intemperie es IP65.

- El rango de par de salida de los productos de la serie GD varía de 180 a 5500 N · m.

- Ajuste del ángulo 0-90.

Parámetro

Código de pedido

por ejemplo:

Serie		Modelo		Cuadrado del actuador		Cuadrado de válvulas		Brida		Volante(ø)		Opción
GD	-	050	-	11	-	11	-	F05/F07	-	200	-	M

M: Las válvulas mecánicas son una opción.

Selección detallada de referencias.

Selección de referencia

Modelo	Cuadrado del actuador	Cuadrado de válvulas	Tipo de brida ISO 5211	Volante Ø	Relación de par de entrada/salida	Par máximo de salida (Nm)	Modelo del actuador	Válvula de mariposa	Válvula de bola	PESO (KG)
GD050	14/11/17	14/11/17	F05,F07	200	1:9,6	300	52-105	32-150	50	2.7
GD070	17/14/19	17/14/19	F07,F10	200	1:12,5	360	63-127	32-200	63	4.3
GD102	22/27	22/27	F10, F12	300	1:12,5	810	105-160	200-300	80	6.8
GD140	27/36	27/36	F10, F12, F14	400	1:10	1310	140-210	250-350	100	13,5
GD165	36/46	36	F14, F16	600	1:19	2800	240-270	350-400	150	25,8
GD254	46	60	F25, F16	700	1:19	5500	270–300	450-500	250	40.3

Opción única de brida ISO 5211 pero no ambas: F12 o F14; F14 o F16

Caja de cambios con embrague serie GD Si la aplicación para resorte devuelve un actuador neumático, comuníquese primero con el fabricante Hawks, nuestro departamento técnico le recomendará el modelo de caja de cambios y el diámetro del volante adecuados para usted.

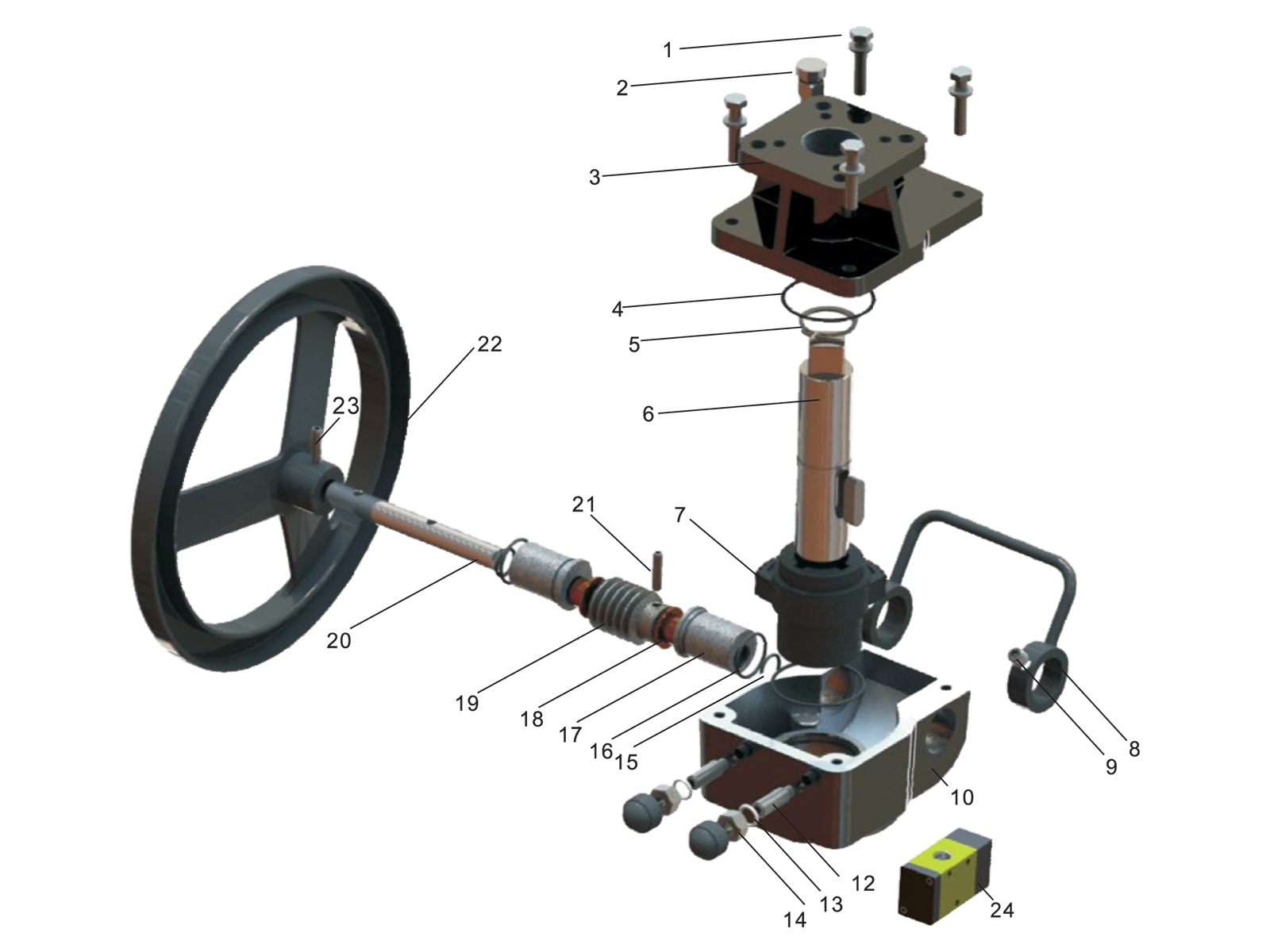

Lista de materiales y piezas

NO.	Artículo	Q.TY	Material
1	Bolt	4	Acero inoxidable
2	El conjunto limitador	1	SS304
3	Tapa de soporte	1	Recubrimiento de poliéster de aluminio
4	Junta tórica	2	NBR70
5	Resorte de clip	2	Acero negro
6	Eje de conexión	1	Acero al carbono45#
7	Engranaje helicoidal	1	Hierro dúctil
8	Llave	1	SS304
9	Estos tornillos	1	SS304
10	Cuerpo	1	Recubrimiento de poliéster de aluminio
11	Perno de ajuste	2	Acero negro (Opción)
11	Perno de ajuste	2	SS304(Opción)
12	Ajuste de la junta del perno	2	Acero galvanizado (Opción)
12	Ajuste de la junta del perno	2	SS304(Opción)
13	Tuerca de ajuste	2	Acero galvanizado (Opción)
13	Tuerca de ajuste	2	SS304(Opción)
14	Ajuste de la tapa de la tuerca	2	NBR70
15	Junta tórica	2	NBR70
16	Junta tórica	2	NBR70
17	Eje excéntrico	2	Niquelado 45#steel
18	Cojinete	2	Metalurgia de polvos
19	Gusano	1	Acero al carbono45#
20	Eje giratorio	1	Acero al carbono45#(Opción)
20	Eje giratorio	1	SS304 (Opción)
21	Alfiler	1	Acero de resorte negro
22	Volante	1	Recubrimiento de poliéster de acero al carbono
23	Alfiler	1	Acero de resorte negro
24	Válvula mecánica	1	Opción

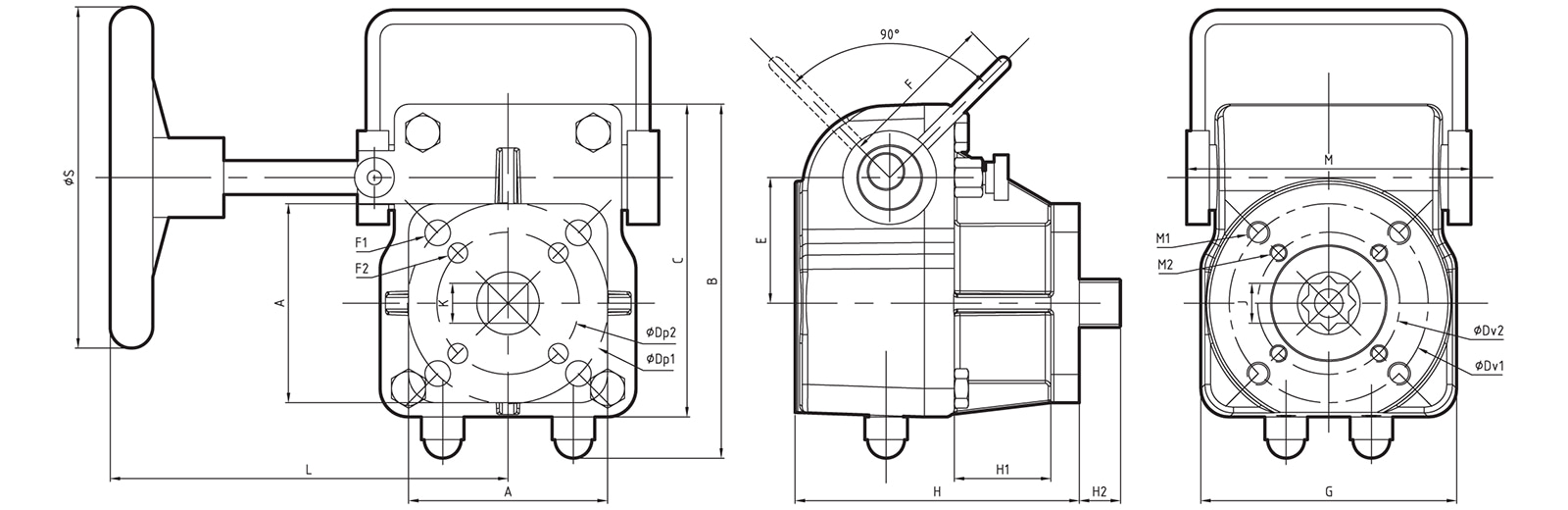

Tabla de dimensiones

Modelo	Relación de transmisión	A	B	C	E	F	Dp1	F1	Dp2	F2	DVD1	M1	DVD2	M2	J×Profundo	K	H2	Ref. Modelo de actuador de opción	G	H	H1	L	M	ØS	Peso (kg)
GD050	1:40	70	125	110	44.2	54	70	8,5	50	6.5	70	4-M8×12	50	4-M6×10	11 × 12	11	11	52	90	100	33	143	104	200	2.7
															14 × 16	14	14	63–75
															17×19	17	17	83–92
GD070	1:38	95	150	135	52.2	70	102	11	70	8,5	102	4-M10×15	70	4-M8×12	14 × 16	14	14	63-75	125	118	43	177	124	200	4.3
															17×19	17	17	83–92
															19 × 21	19	19	105
GD102	1:36	115	185	160	63. 5	70	125	13	102	11	125	4-M12×18	102	4–M10×15	22 × 24	22	22	105–127	140	124	45	190	140	300	6.8
															27 × 29	27	27	140–160
GD140	1:50	130	225	200	81	78	125	13	102	11	125	4-M12×18	102	4-M10×15	27×29	27	27	140–160	185	162	56	325	180	400	13,5
							140	17	102	11	140	4-M16×24	102	4-M10×15	36×39	36	36	190–210
GD165	1:55	165	268	243	108	105	140	17	-	-	140	4-M16×24	-	-	36 × 39	36	36	190–210	230	181	58	395	214	600	25,8
							165	21	-	-	165	4-M20×30	-	-	36×39	46	46	240–270
GD254	1:52	275	330	283	134,5	115	165	21	254	17	165	4-M20×30	254	8-M16×24	Φ60×70	46	46	240–270	265	205	58	400	230	700	40.3

Guía para la elección del modelo y el funcionamiento del dispositivo:

Caja de cambios Declutch con válvulas mecánicas, requiera el fabricante Hawks
